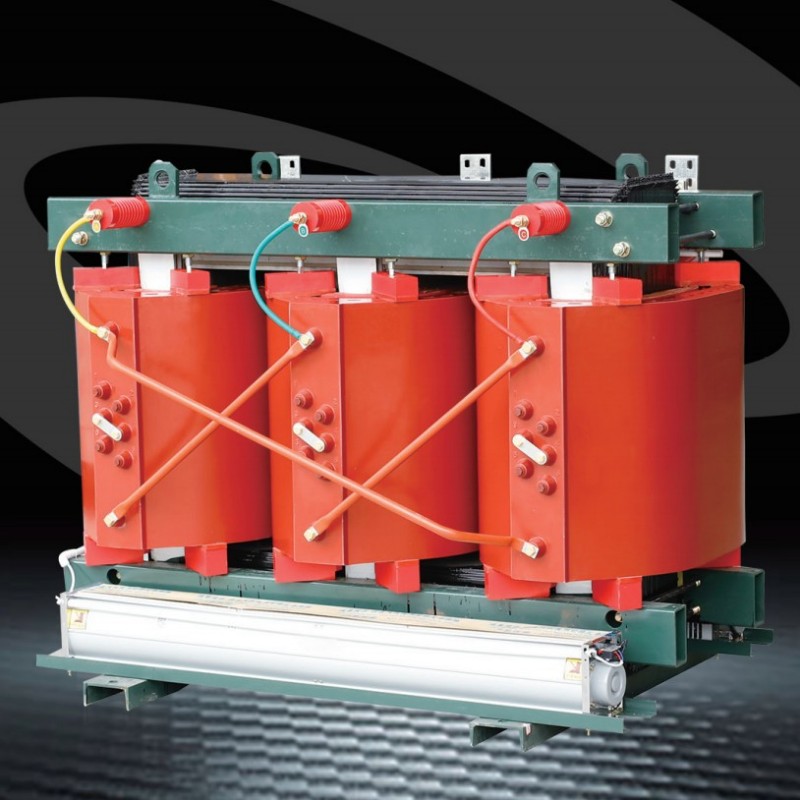

Комплексное руководство по SC (B) 13--20-10 кВ литой смолы сухой типа

В отличие от традиционныхНефтяные трансформаторы, Трансформатор SC (B) 13--20-10 кВ, трансформатор сухого типа использует технологию литья эпоксидной смолы для переопределения стандартов производительности, что делает его неотъемлемым выбором для критической инфраструктуры и городских условий.

Более внимательный взгляд на модель: SC (B) 13--20-10KV

Прежде чем изучить его функции, давайте декодируем имя модели:

S: представляет трехфазный трансформатор («S» обозначает «трехфазный» на китайском языке).

C: Указывает лисовая изоляция, ключевую технологию, которая обеспечивает пожарную безопасность и долговечность.

(B): обозначает низковольтную катушку из фольги, дизайн, который решает общие проблемы в традиционных проволочных катушках.

13: Серийный номер дизайна, отражающий передовые инженерные итерации для повышения эффективности.

: Номинальная емкость варьируется от 50 кВА до 3150 кВА.

20-10 кВ: уровень высокого напряжения.

Каковы условия эксплуатации для SC (B) 13--20-10KV литых трансформаторов сухой смолы?

● Высота установки: не превышает 1000 м над уровнем моря;

● Форма волны напряжения питания: аналогично синусоидальной волне;

● Симметрия многофазного напряжения питания: напряжения питания, подключенные к многофазному трансформатору, должны быть приблизительно симметричными;

● Температура окружающей среды: максимальная температура воздуха +40 ° C; Максимальная среднесуточная температура +30 ° C; Максимальная среднегодовая температура +20 ° C; Минимальная температура воздуха -25 ° C (применимо к крытым трансформаторам).

Что делает литой смолы сухим типами особенными?

● Ядро

1. Ядро построено из холодных кремниевых стальных листов с высокой магнитной проницаемостью, отличной ориентации зерна и 45 ° полностью наклонных ступенчатых суставов. Ядро использует специальную структуру натяжения квадратной трубки, с ядрами, связанными изолирующей лентой. Поверхность ядра покрыта специальной смолой для предотвращения влаги и ржавчины, эффективно уменьшая потери без нагрузки, ток без нагрузки и шум ядра.

2.safe, Flame-Retardant и без загрязнения, он может быть установлен непосредственно в центре нагрузки.

3. Без обслуживания, простые в установке и низкие общие эксплуатационные расходы.

4. Высокая устойчивость к влажности обеспечивает нормальную работу при 100% влажности и может быть введено обратно в эксплуатацию после отключения без предварительного вымывания.

5. Потери, низкий частичный разряд, низкий уровень шума и сильное рассеяние тепла гарантированы. Оснащенный комплексной системой управления температурой, он обеспечивает надежную гарантию для безопасной работы трансформатора. Высокая надежность. Основываясь на эксплуатационных исследованиях продуктов, уже работающих, показатели надежности продукта достигли международных профессиональных стандартов.

● Фольгарная катушка

В обмотке с низким напряжением используется один кусок медной фольги, а также изоляцию класса F, намотанную на выделенной низковольтной обмотке фольги. Фольговые катушки эффективно решают заметные проблемы с высоким напряжением короткого замыкания, дисбаланса с ампер, плохим рассеянием тепла, ошибками угла намоткой спирали и нестабильным качеством ручного сварки, связанного с низковольтным, высоким содержанием проволочной проволоки. Наша компания также использует смола для излечения и отверждения для создания устойчивой к пятнам.

● Устройство управления температурой

Трансформатор использует сигнальный термометр серии BWDK. Датчик температуры встроен в верхнюю половину катушки с низким напряжением, автоматически обнаруживая и отображая уровень рабочей влажности каждой из трех этапов. Он также включает в себя чрезмерную тревогу и функции отключения.

● Преобразование напряжения

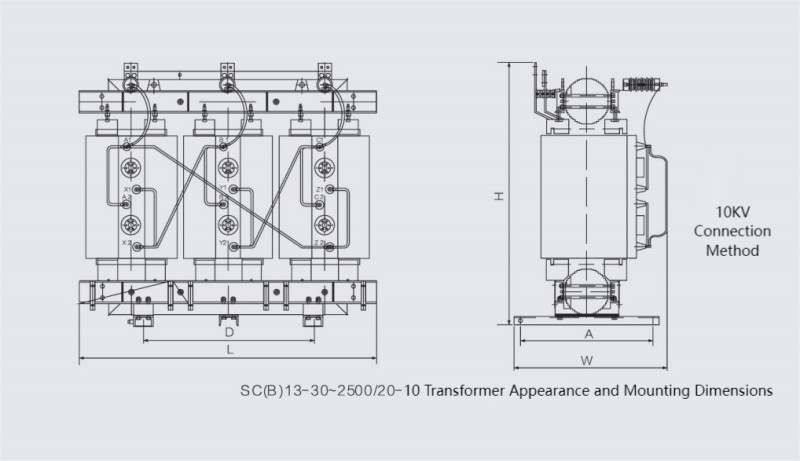

Разъем обеспечивает преобразование напряжения между 10 кВ и 20 кВ в различных позициях, отвечающих требованиям систем 10 кВ и 20 кВ соответственно.

Кому нужен этот трансформатор?

Безопасность не подлежит обсуждению в энергетических системах, особенно в высоких или населенных районах. Трансформатор SC (B) 13--20-10 кВ построен в этом отношении, с функциями, которые касаются пожарных опасностей, влаги и эксплуатационной стабильности. Устойчивая к пожарной, без загрязняя эксплуатационная эпоксидная смола, изоляционный материал трансформатора, по своей природе пламен. Он не высвобождает токсичные газы при воздействии высоких температур и может противостоять кратковременному перегреву, не загораясь. Это делает трансформатор идеальным для чувствительных к огне мест, таких как:

● Подземные пространства: метро, ​​шахты и туннели.

● Общественные здания: школы, больницы и коммерческие центры.

● Критические средства: электростанции, нефтяные месторождения и высотные здания.

В отличие отНефтяные трансформаторы, Там нет риска загрязнения почвы или воды от утечек - в соответствии с современными экологическими стандартами.

Технические характеристики: цифры, лежащие в основе производительности

Чтобы понять универсальность трансформатора, давайте посмотрим на его ключевые технические параметры:
