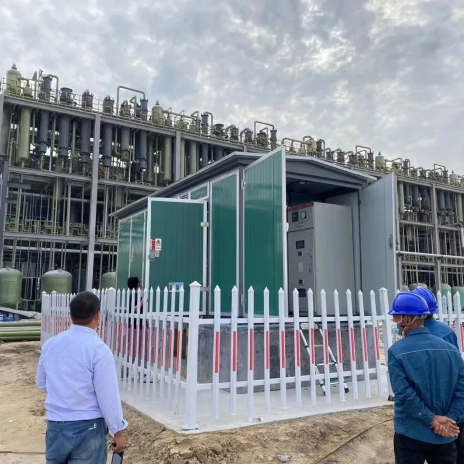

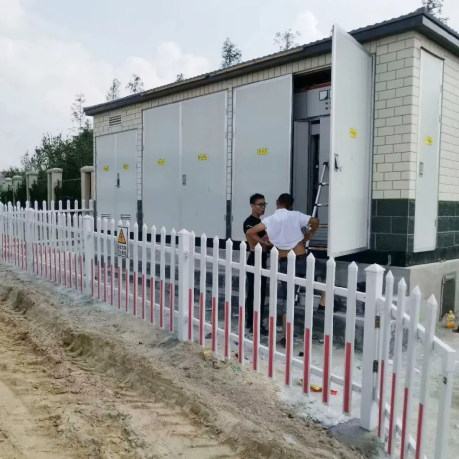

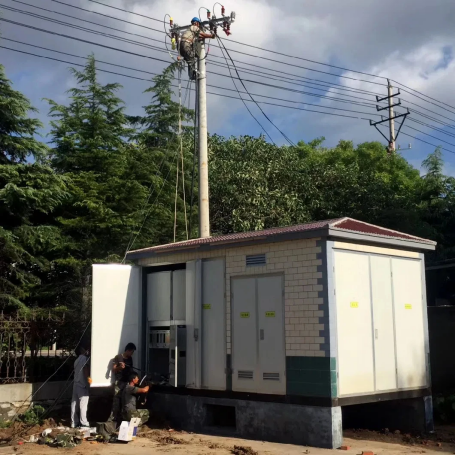

Подстанция типа коробки (сокращенная как подстанция типа коробки) подходит для жилых районов, городских общественных подстанций, оживленных зон в центре города, строительных источников питания и т. Д. Это своего рода высокоцветный распределительный устройства, энергосберегательный трансформатор, распределительное устройство с низким напряжением, электроэнергию, оборудование для получения электроэнергии и реактивное компенсационное устройство, установленное в комбинированном ящике в соответствии с определенными требованиями, используемыми для линий и дистрибции.
1подстанция типа коробкиОболочка должна иметь пять функций защиты в соответствии со стандартными требованиями, включая защиту от солнца, защиту дождя, защиту от пыли, защиту ржавчины и профилактику мелких животных (таких как змеи). Материалом для оболочки может быть пластиной из нержавеющей стали, стальной пластиной с холодным, алюминиевым сплавом, цветной стальной пластиной и цементной пластиной. Корпус коробки состоит из трех частей: основание, оболочка и верхняя крышка. Основание обычно сварка или фиксирована болтами с использованием канальной стали, угловой стали, плоской стали, стальной пластины и т. Д.; Чтобы удовлетворить потребности вентиляции, линии тепла и линий впускного отверстия и выходных отверстий, в соответствующих положениях открываются отверстия для полосовых отверстий и круглые отверстия. Оболочка и верхняя крышка коробки могут быть согнуты, сварены или подключены винтами, петлями и связанными специальными аксессуарами по каналам, угловой стальной, стальной пластине, алюминиевой сплавой пластине, цветной стальной пластиной, цементной пластиной и т. Д. Чтобы предотвратить сильное излучение солнечного света в горячем лете, верхняя часть оборудована изоляционными материалами с низкой теплопроводимостью в качестве наполнителя, широко используемой плат -рок -шерсти, полистирена FOAM FOAM, и т. Д., Однако, не используется, больше, скорее всего, невыполненная, больше всего, не используется. Дизайнеры больше не используют метод заполнения оболочки изоляционными наполнителями, потому что, хотя он может предотвратить воздействие солнца, он по -прежнему препятствует рассеянию тепла трансформатора. Следовательно, в дополнение к сохранению лучевых отверстий на оболочке, область рассеивания тепла увеличивается, а конвекция воздуха усиливается для рассеивания тепла, одновременно снижая стоимость производства.
2. Устройство высоковольтного распределения трансформатора коробки разделено на два типа: тип терминала и тип сети кольцевой сети с точки зрения режима входящей линии; С точки зрения направления входящей линии, его можно разделить на входящие линии накладных расходов от верхней части коробки (в основном используемых в традиционных трансформаторах коробок) и подземных входящих и исходящих линий с использованием высоковольтных кабельных траншей (обычно используемых в современных дизайнах). Существует множество выключателей нагрузки серии SF6 с газом SF6 в качестве среды дуги, но стоимость выше, чем выключатели высоковольтной нагрузки серии FN12. Этот тип переключателя имеет различные конструкции, в том числе с предохранителями, без предохранителей, заземляющих переключателей и т. Д., И обычно оснащен живыми дисплеями. Рабочий механизм в основном ручной и электрический. Оборудование для защиты коммутатора с предохранителями может автоматически отключаться, когда цепь короткая. Существуют также вакуумные переключатели с вакуумом в качестве дуговой среды, которую можно использовать отдельно, с предохранителями или последовательно с переключателями нагрузки серии SF6, но это увеличит стоимость. Пользователям не нужно их использовать таким образом, если у них нет особых требований. Если пользователь имеет требования к высоковольтным показателям, высоковольтное распределительное устройство трансформатора типа коробки также должно быть оснащено высоковольтным шкафом измерения, а его структура обычно состоит из КТ, PT, измерения измерения, дистанционного управления и телеметрических устройств. Тем не менее, измерение подстанции типа коробки должно основываться на стороне низкого напряжения, что может повысить надежность питания и снизить нестабильные факторы. Потеря трансформатора может быть преобразована в электроэнергию, несущую пользователь.
3трансформатор типа коробкиоснащена независимой комнатой трансформаторов, которая в основном состоит из трансформатора, автоматической системы управления температурой, освещения и защитных охраны. Трансформатор излучит много тепла при его запуске, поэтому проблемы с рассеянием тепла и вентиляции являются ключевыми моментами конструкции трансформатора коробки. Тепло, генерируемое работой трансформатора, увеличит температуру в помещении, особенно когда температура окружающей среды высока. Единственная вентиляция часто не может обеспечить надежную и безопасную работу. В дополнение к использованию естественной вентиляции для небольшой пропускной способности, защита измерения температуры обычно предназначена, и для решения проблемы используются принудительные меры выхлопных газов. Система в основном состоит из измерительного устройства, которое может измерить комнатную температуру и температуру масла трансформатора и управлять входом выхлопных вентиляторов в соответствии с установленным диапазоном через ручные и автоматические схемы управления. Трансформатор может быть выбран в качестве нефтяного иммеров или сухого типа. Поскольку сухой тип дорогой, пользователи, как правило, предпочитают тип, связанный с нефтью, снижать затраты без особых требований. Емкость, как правило, составляет 100-1250 кВА, а максимум не превышает 1600 кВА.
4. Низковольтная комната трансформатора коробки имеет различные дизайнерские конструкции в зависимости от различных случаев использования промышленных и горнодобывающих предприятий или жилых районов. Трансформаторы коробок, используемые на промышленных и горнодобывающих предприятиях, должны быть разработаны отдельно для источника питания и источника питания. При измерении низкого напряжения Бюро источника питания требует отдельного измерения освещения электроэнергии, потому что цена за залог на электроэнергию выше, чем на электроэнергию. Подстанция, используемая в жилых районах, не должна рассматривать проблему электроэнергии. Количество выходных маршрутов в низковольтной комнате варьируется в зависимости от способности трансформатора и потребностей пользователя. Если емкость небольшая, а спрос невелик, может быть установлено меньше маршрутов; Если емкость велика и спрос высок, может быть установлено больше маршрутов. Он также может быть выложен в формате работы коридора.
