Распределительное устройство является основой любой современной электроэнергетической системы. От клемм генератора электростанции до последней распределительной панели в коммерческом здании распределительное устройство выполняет основные функции переключения, защиты, изоляции и мониторинга, которые обеспечивают безопасную и надежную подачу электроэнергии. Без этого невозможна ни контролируемая эксплуатация, ни безопасное устранение неисправностей электрических сетей.
Поскольку глобальный спрос на электроэнергию растет, электрические сети становятся более сложными, а интеграция возобновляемых источников энергии ускоряется, требования, предъявляемые к распределительным устройствам, быстро меняются. Более высокие значения стойкости к короткому замыканию, более разумная координация защиты, интеграция цифрового мониторинга и более строгие стандарты экологических показателей меняют спецификации, требуемые коммунальными предприятиями, промышленными операторами и разработчиками инфраструктуры во всем мире.
В этом информационном документе представлено тщательное исследование технологии распределительных устройств всех классов напряжения — от распределительных устройств низкого напряжения до кольцевых силовых устройств среднего напряжения и распределительных устройств высокого напряжения в металлическом корпусе. Он охватывает инженерные принципы, лежащие в основе каждой категории продуктов, ключевые параметры производительности и стандарты, которые определяют спецификации, основные области применения, а также структурированную методологию закупок, помогающую принимать решения по выбору технологий.
Лугао Пауэр Ко., Лтд. является ведущим китайским производителем полного диапазона распределительных устройств, предлагающим продукцию, сертифицированную по стандартам IEC, ANSI и IEEE, с возможностями OEM, мощной технической поддержкой по индивидуальному заказу и обширным опытом глобального экспорта. В этом документе также представлен портфель продуктов Lugao Power, производственные возможности и конкурентное позиционирование как надежного партнера по поставкам для глобальных проектов распределительных устройств.
Глобальная установленная электрическая мощность превысила 9000 ГВт в 2024 году и продолжает расти примерно на 3% в год. Каждый ватт этой мощности — будь то уголь, газ, атомная энергия, гидроэнергия, солнечная энергия или ветер — должен несколько раз пройти через распределительные устройства на пути от генератора к потребителю. Надежная и безопасная работа этой инфраструктуры распределительных устройств – это не просто инженерный вопрос; это необходимое условие функционирования современного общества.
Доступ к электроэнергии, надежность сетей и скорость расширения инфраструктуры являются важнейшими определяющими факторами экономической конкурентоспособности. Отключения электроэнергии, вызванные неисправностями распределительных устройств, ежегодно обходятся промышленной экономике в миллиарды долларов в виде производственных потерь и повреждения оборудования. И наоборот, хорошо спроектированные и правильно обслуживаемые системы распределительных устройств обеспечивают сети высокой доступности, которые лежат в основе всего: от работы больниц до производства полупроводников и услуг центров обработки данных.
В 2023 году мировой рынок распределительных устройств оценивался примерно в 127 миллиардов долларов США, и, согласно прогнозам, среднегодовой темп роста к 2030 году составит 6,8–7,9%, достигнув примерно 200–215 миллиардов долларов США. К основным драйверам роста относятся:
| Область | 2023 год (Блард долларов США) | 2030П (Блл. США) | Среднегодовой темп роста | Основной драйвер |
| Азиатско-Тихоокеанский регион | 52,4 доллара США | 87,6 долларов США | 7,6% | Индустриализация |
| Европа | 28,1 долларов США | 44,8 долларов США | 6,9% | Модернизация сети, поэтапный отказ от SF₆ |
| Северная Америка | 24,6 долларов США | 39,4 доллара США | 7,0% | Инфраструктурное старение, строительство RE |
| Ближний Восток и Африка | 12,3 доллара США | 22,1 доллара США | 8,7% | Электрификация |
| Латинская Америка | 9,6 долларов США | 15,7 долларов США | 7,2% | Расширение сетки |
Таблица 1 — Мировой рынок распределительных устройств по регионам, 2023–2030 гг. (ориентировочно)
Термин "распределительное устройство«в совокупности относится к комбинации электрических разъединителей, предохранителей, автоматических выключателей и связанного с ними оборудования управления, защиты, измерения и мониторинга, собранного в скоординированную интегрированную систему. Распределительное устройство управляет, защищает и изолирует электрическое оборудование в энергосистемах. Это интерфейс между энергосетью и нагрузками, которые она обслуживает, а также механизм реализации схем защиты и управления, обеспечивающих безопасность сети.
Физический масштаб распределительного устройства может варьироваться от одного низковольтного распределительного щита, занимающего несколько сотен миллиметров площади стены, до высоковольтной подстанции с элегазовой изоляцией, занимающей тысячи квадратных метров. Несмотря на такой масштаб, все распределительные устройства выполняют один и тот же набор фундаментальных функций.
| Функция | Описание и важность |
| Переключение | Замыкание и размыкание электрических цепей в нормальных условиях эксплуатации. Обеспечивает плановую реконфигурацию сети, перераспределение нагрузки и изоляцию оборудования для обслуживания. |
| Защита | Обнаружение аномальных условий (перегрузки по току, короткие замыкания, замыкания на землю, скачки напряжения) и инициирование быстрого прерывания цепи для ограничения повреждения оборудования и предотвращения каскадных сбоев. |
| Изоляция | Создание проверенного, видимого и безопасного электрического разрыва в цепи, позволяющего персоналу работать с обесточенным оборудованием без риска непреднамеренного повторного включения. |
| Измерение и учет | Измерение напряжения, тока, мощности, энергии, коэффициента мощности и гармоник для выставления счетов, мониторинга, управления нагрузкой и оценки качества электроэнергии. |
| Мониторинг и контроль | Обеспечение локальной и удаленной видимости состояния цепей, аварийных ситуаций и состояния оборудования; возможность удаленного переключения через SCADA или системы автоматизации подстанций. |
Таблица 2 — Пять основных функций распределительного устройства
Наиболее важной и технически сложной функцией распределительного устройства является прерывание тока повреждения. Когда в энергосистеме происходит короткое замыкание, токи повреждения могут достигать значений, в 10–50 раз превышающих нормальный рабочий ток в течение миллисекунд. Если их не прервать быстро, эти токи повреждения вызовут катастрофические термические и механические повреждения кабелей, трансформаторов и другого оборудования.
Автоматический выключатель — основное размыкающее устройство в распределительном устройстве — должен выполнять три действия в быстрой последовательности: обнаруживать неисправность (через соответствующие реле защиты), разъединять электрические контакты и гасить дугу, образующуюся между разъединяющими контактами. Механизм гашения дуги является ключевым отличием различных технологий выключателей и подробно обсуждается в главе 7.
Самая фундаментальная классификация распределительных устройств основана на уровне напряжения, при котором они работают. Уровень напряжения определяет необходимые изоляционные зазоры, уровни энергии дуги, размеры оборудования и применимые стандарты. Классификация напряжения по отраслевому стандарту:
| Класс напряжения | Диапазон напряжения | Типичные применения | Первичные стандарты |
| Низкое напряжение (НН) | До 1000 В переменного тока | Распределение зданий, управление двигателями, промышленные панели | МЭК 61439, МЭК 60947, UL 508A |
| Среднее напряжение (МВ) | 1 кВ – 52 кВ | Первичное распределение, промышленное снабжение, проекты ВИЭ | МЭК 62271-100/-200/-202 |
| Высокое напряжение (ВН) | 52 кВ – 800 кВ | Передающие подстанции, сетевые соединения | МЭК 62271-100/-203, ИЭЭЭ С37 |
| Сверхвысокое напряжение (СВВ) | Выше 800 кВ | Магистральная линия передачи HVDC/HVAC на большие расстояния | МЭК 62271 (специальный) |
Т а б л и ц а 3 — Классификация распределительных устройств по уровню напряжения
Примечание:Определения «среднего напряжения» и «высокого напряжения» различаются в зависимости от органов по стандартизации и региональных конвенций. В терминологии IEC, высокое напряжение охватывает все напряжения выше 1 кВ, с дальнейшим различием между «высоким напряжением» (1–52 кВ, которое практики иногда называют СН) и «сверхвысоким напряжением» (СВН) выше 52 кВ. В этом информационном документе используются общепринятые соглашения практикующих специалистов: НН ≤1 кВ; МВ = 1–52 кВ; ВН = 52–800 кВ.
Помимо уровня напряжения, распределительное оборудование также классифицируется по нескольким другим важным параметрам:
| Измерение | Категории |
| Изоляционная среда | Воздушная изоляция (AIS), Газовая изоляция SF₆ (GIS), Вакуум, Масло (устаревшее), Твердый диэлектрик |
| Тип корпуса | Металлические закрытые, Металлоплакированные, Шкафовые, Открытые (наружные) |
| Прерывающая среда | Продувка воздухом, масло, вакуум, SF₆, CO₂ / чистый воздух (выходящий) |
| Крытый/Открытый | ЗРУ (контролируемая среда); ОРУ (всепогодное исполнение) |
| Фиксированный/Выкатной | Стационарные автоматические выключатели (более низкая стоимость, меньшая гибкость) по сравнению с выдвижными/выдвижными выключателями (более простое обслуживание, горячая замена) |
Т а б л и ц а 4 — Дополнительные классификационные размеры распределительных устройств
Низковольтное распределительное устройство работает при напряжении системы до 1000 В переменного тока (или 1500 В постоянного тока), обеспечивая финальный этап распределения электроэнергии конечным потребителям. Распределительные устройства низкого напряжения являются самыми многочисленными по количеству единиц среди всех категорий распределительных устройств — буквально миллиарды устройств установлены по всему миру в жилых, коммерческих и промышленных зданиях, центрах обработки данных, больницах и производственных объектах. Несмотря на более низкий уровень напряжения, низковольтное распределительное устройство не является простым; современные низковольтные системы должны справляться с большими токами повреждения, сложной гармонической средой, высокой плотностью подключенных нагрузок и все более сложными требованиями к качеству электроэнергии и управлению энергопотреблением.
Низковольтное распределительное устройство и устройство управления (LVSCA), определенное стандартом IEC 61439, обычно включает в себя следующие функциональные компоненты:

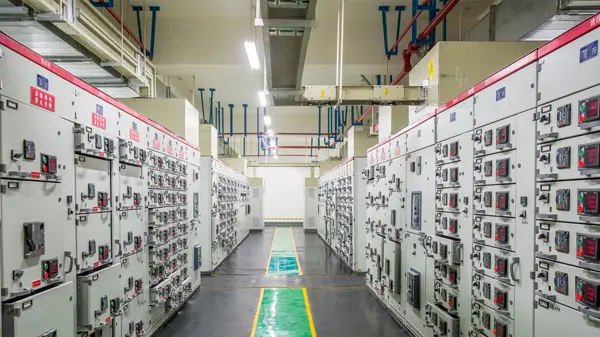

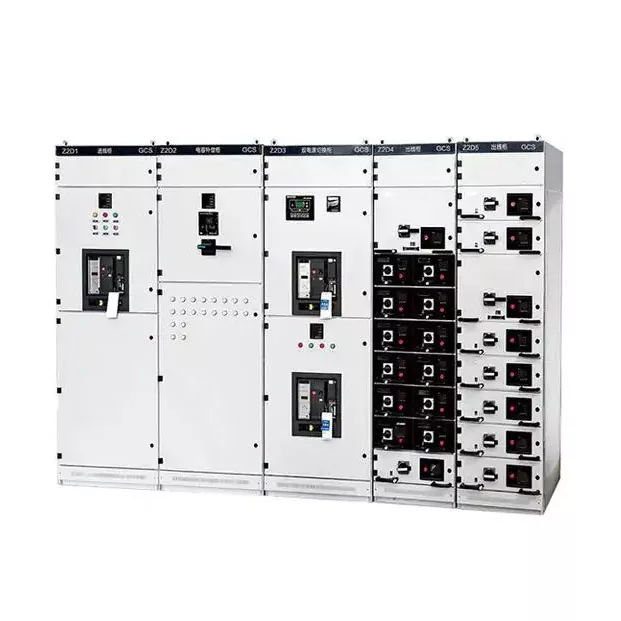

Рисунок 1 — Главное распределительное устройство низкого напряжения
МЭК 61439 определяет несколько типов низковольтных распределительных устройств и устройств управления (LVSCA) в зависимости от их конструкции и функциональных характеристик:
| Параметр | Описание и типичные значения |
| Номинальное напряжение (Ue) | Рабочее напряжение сборки. Общие значения: 230/400 В, 400/690 В, 1000 В. |
| Номинальный ток (В) | Максимальный непрерывный ток, который может выдерживать сборка без превышения температурных ограничений. Диапазон: от 63 А до 6300 А. |
| Устойчивость к короткому замыканию (Icw) | Пиковый и кратковременно выдерживаемый ток. Типичные значения: 25 кА, 50 кА, 80 кА (1 с или 3 с). |
| Отключающая способность (Icu / Ics) | Предельная (Icu) и эксплуатационная (Ics) отключающая способность автоматических выключателей при коротком замыкании. Должен превышать максимальный предполагаемый ток короткого замыкания в точке установки. |
| Степень защиты (IP) | Минимум IP3X для промышленных помещений внутри помещений; IP54 или IP65 для использования вне помещений или в суровых условиях согласно IEC 60529. |
| Форма внутреннего разделения | IEC 61439 Формы 1–4b определяют разделение между функциональными блоками и шинами. Более высокие формы повышают безопасность и локализацию неисправностей. |
Таблица 5 — Основные технические параметры распределительного устройства низкого напряжения

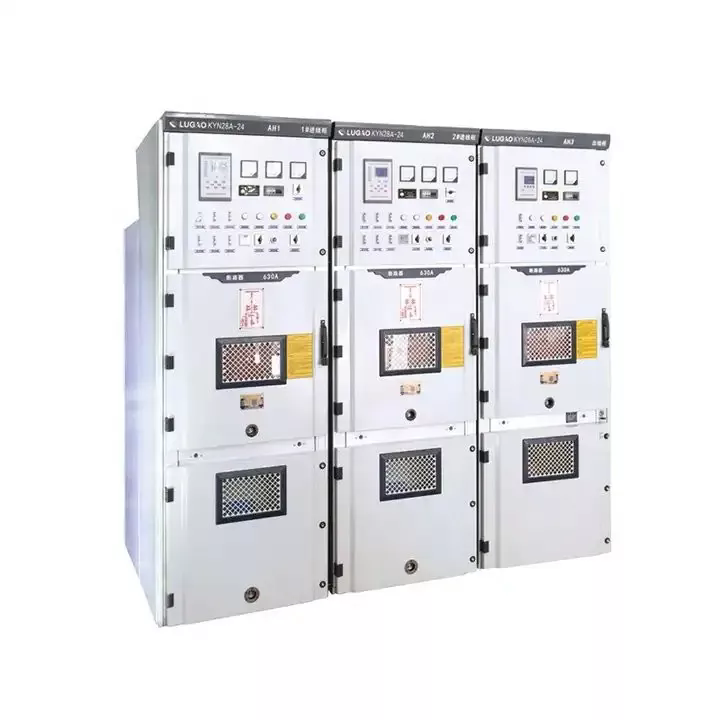

Распределительное устройство среднего напряжения работает в диапазоне от 1 кВ до 52 кВ и представляет собой первичный уровень коммутации и защиты распределительных сетей. Он встречается на вторичных терминалах распределительных подстанций, на первичных распределительных подстанциях, на крупных промышленных объектах, в точках подключения установок возобновляемой энергетики и внутри трансформаторных подстанций коробчатого типа. Распределительное устройство среднего напряжения определяет скорость устранения неисправностей, селективность защиты и эксплуатационную гибкость распределительной сети.
Сегмент среднего напряжения переживает самую значительную технологическую трансформацию среди всех категорий распределительных устройств, вызванную поэтапным отказом от газа SF₆, интеграцией цифровой защиты и мониторинга, а также требованиями архитектур интеллектуальных сетей.
| Тип конструкции | Характеристики и применение |
| Распределительное устройство в металлическом корпусе | Все токоведущие части заключены в заземленный металлический корпус с отдельными отсеками для шин, коммутационных устройств и кабельных соединений. Стандарт для современных внутренних установок среднего напряжения (IEC 62271-200). |
| Металлическое распределительное устройство | Подкатегория с полностью металлическими перегородками между всеми частями и отсеками, находящимися под напряжением. Высочайший уровень локализации внутренних неисправностей (IEC 62271-200 LSC2B). |
| Распределительное устройство шкафного типа | Дугостойкие панели шкафов, собранные в ряды. Более экономичный, но с более низкими показателями дугового замыкания. |
| Распределительное устройство с элегазовой изоляцией (КРУЭ) | Все части, находящиеся под напряжением, заключены в герметичные кожухи, заполненные элегазом или альтернативным газом. Очень компактный, подходит для установки в ограниченном пространстве. |
| Распределительное устройство с воздушной изоляцией (КРУ) | Использует воздушную изоляцию внутри металлических корпусов или открытых конструкций. Занимает больше места, но проще и экономичнее. |
Кольцевой главный блок (RMU) — это компактное распределительное устройство среднего напряжения с заводской герметизацией, предназначенное для распределительных сетей с кольцевым питанием — стандартной топологии для городских и пригородных кабельных систем среднего напряжения. RMU обычно имеет два положения выключателя кольцевого фидера плюс одно или несколько положений фидера трансформатора с защитными устройствами.

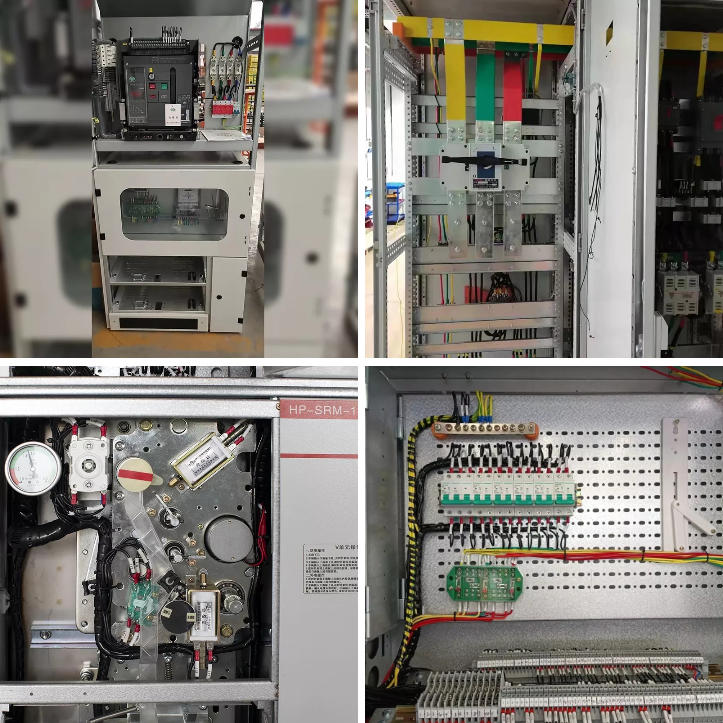

Рисунок 2 — Кольцевой главный блок (RMU): компактное распределительное устройство среднего напряжения для распределительных сетей
RMU доступны в двух вариантах первичной изоляции:
| Технология | Принцип работы | Ключевые преимущества | Ограничения |
| Вакуумный ЦБ | Дуга закалена в баллоне с высоким вакуумом | Длительный срок службы (>10 000 операций), отсутствие газа, компактность, низкие эксплуатационные расходы. | Ограничено до ≤52 кВ |
| СФ₆ CB | Поток газа гасит дугу в герметичной камере | Высокая отключающая способность, отличная изоляция, компактность. | Высокий ПГП (~ 23 500), экологические проблемы, требуется мониторинг газа |
| Воздушный взрыв CB | Воздух под высоким давлением гасит дугу | Нет опасного газа, подходит для использования на открытом воздухе. | Большой размер, требует тщательного обслуживания, в значительной степени устарел. |
Таблица 6 — Сравнение технологий автоматических выключателей среднего напряжения
| Параметр | Типичный диапазон/значения |
| Номинальное напряжение | 3,6 кВ, 7,2 кВ, 12 кВ, 17,5 кВ, 24 кВ, 36 кВ, 40,5 кВ, 52 кВ |
| Номинальный нормальный ток | 630 А, 1250 А, 1600 А, 2000 А, 2500 А, 3150 А, 4000 А |
| Ток отключения короткого замыкания | 12,5 кА, 16 кА, 20 кА, 25 кА, 31,5 кА, 40 кА, 50 кА |
| Кратковременная выдержка | Обычно 1 или 3 с при номинальном токе короткого замыкания. |
| Устойчивость к молниеносным импульсам (LIWV) | От 60 кВ (класс 7,2 кВ) до 250 кВ (класс 52 кВ), согласно IEC 62271-1 |
| Рабочий механизм | Пружинный двигатель (стандарт); ручной или соленоидный варианты |
| Применимый стандарт | МЭК 62271-100, МЭК 62271-200, ГБ/Т 3906, АНСИ К37.20 |
Таблица 7 — Технические характеристики распределительного устройства среднего напряжения
Высоковольтные распределительные устройства работают при напряжении системы выше 52 кВ, обычно используются напряжения 72,5 кВ, 145 кВ, 245 кВ, 420 кВ и 550 кВ. Это оборудование образует критически важную инфраструктуру коммутации и защиты оптовой сети электропередачи — самого высокого энергетического уровня энергосистемы, отвечающего за транспортировку больших объемов электроэнергии на большие расстояния между центрами генерации и региональными центрами нагрузки.
Последствия отказа высоковольтного распределительного устройства серьезны: один-единственный неисправный выключатель на крупной передающей подстанции напряжением 220 кВ может отключить сотни мегаватт генерации или нагрузки. Повреждение оборудования из-за токов высокого напряжения может быть катастрофическим и дорогостоящим. Этот контекст объясняет чрезвычайно высокие требования к производительности и строгим испытаниям, которым должны удовлетворять высоковольтные распределительные устройства.
В технологии АИС компоненты высоковольтных распределительных устройств — автоматические выключатели, разъединители, заземлители, измерительные трансформаторы — устанавливаются в открытых конструкциях, где воздух обеспечивает изоляцию между токоведущими частями и землей. Подстанции AIS на протяжении десятилетий были стандартом коммутации уровня передачи и остаются распространенными во всем мире благодаря простоте, более низкой стоимости, а также простоте обслуживания и проверки.
Подстанции AIS требуют значительной земельной площади для поддержания безопасных зазоров. Типичная подстанция AIS на 220 кВ может потребовать 1–3 га с зазором в несколько метров между фазами и землей.
В технологии КРУЭ все компоненты, находящиеся под напряжением, размещаются в герметичных цилиндрических алюминиевых корпусах, заполненных элегазом SF₆. Превосходные диэлектрические свойства SF₆ позволяют значительно уменьшить зазоры между фазами и фазами, сокращая площадь подстанции до 10–15% от эквивалентной площади AIS.
ГИС предпочтительнее в средах с ограниченным пространством, таких как городские подземные подстанции, морские платформы, высотные площадки и сильно загрязненные промышленные районы.
Рисунок 3 — Подстанция электропередачи высокого напряжения с элегазовой изоляцией (КРУЭ)
Гибридное распределительное устройство объединяет несколько основных функций (автоматический выключатель, разъединитель, заземлитель, трансформатор тока) в одном компактном модуле, заполненном элегазом. Это обеспечивает промежуточное сокращение площади между АИС и ГИС по цене между ними. HGIS все чаще используется при расширении существующих объектов и расширении мощностей, где полноценная ГИС является непомерно дорогой.
Надувной или самовзрывной выключатель SF₆ является доминирующей технологией высокого напряжения. Улучшения в геометрии контакта и управлении дугой снижают рабочую энергию, позволяя использовать надежные пружинные механизмы вместо больших гидравлических/пневматических приводов. Поэтапные альтернативы SF₆ для высокого напряжения (смеси CO₂/O₂, вакуумные прерыватели) все еще находятся в стадии исследования, с ограниченным коммерческим внедрением по состоянию на 2026 год.
| Параметр | Спецификация высоковольтного распределительного устройства Лугао |
| Диапазон напряжения | 3600–40 500 В (в соответствии с определениями классов напряжения IEC 62271-1) |
| Номинальный нормальный ток | До 4000 А |
| Устойчивость к короткому замыканию | До 50 кА (кратковременная выдержка 1 с) |
| Тип корпуса | Полностью изолированный металлический шкаф; внутренняя и наружная конфигурации |
| Изоляционная среда | С воздушной изоляцией (AIS)/с твердой изоляцией; Доступны конфигурации SF₆ |
| Соответствие стандартам | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, серия ANSI/IEEE C37 |
| Сертификаты | CE, ISO, CCC; Типовое тестирование третьей стороны |
Таблица 8 — Технические характеристики высоковольтного распределительного устройства Lugao Power
Когда контакты выключателя размыкаются под нагрузкой или током повреждения, электрическая энергия поддерживает плазменную дугу между контактами. Температура достигает 5 000–20 000 К, пропуская полный ток повреждения до тех пор, пока он не погаснет. Способность выключателя к гашению дуги (скорость отключения при нулевом естественном токе) определяет максимальный прерываемый ток короткого замыкания (отключающую способность) и пропускаемую энергию.
Размыкающая среда, геометрия контактов и конструкция приводного механизма определяют эксплуатационные характеристики выключателя и требования к техническому обслуживанию.
| Середина | Диапазон напряжения | Высочайшая производительность | Воздействие на окружающую среду | Обслуживание | Тренд |
| Вакуум | НН – 52 кВ | Отличный | Никто | Очень низкий | Растущий |
| SF₆ газ | СН – ВН | Отличный | ПГП 23 500 ⚠ | Низкий (закрытый) | Регулируется ↓ |
| Воздух (ACB) | ЛВ | Хороший | Никто | Умеренный | Стабильный |
| Масло (Навалом) | МВ (устаревший) | Хороший | Пожарный риск | Высокий | Наследие ↓ |
| CO₂ Смесь | СН–ВН (откл.) | Новые | ПГП ~1 | подлежит уточнению | Этап исследований и разработок |
Таблица 9 — Сравнение дугогасительных средств по категориям распределительных устройств
Регламент ЕС по фторсодержащим газам (EU 2024/573) предусматривает поэтапный отказ от SF₆ для новых установок среднего напряжения с 2030 года. Другие регионы принимают аналогичные правила. Реакция отрасли включает в себя:
⚠ ПРИМЕЧАНИЕ О ЗАКУПКАХ
Для проектов со сроком службы 20–30 лет использование технологии, не содержащей SF₆, позволяет избежать затрат на раннюю замену. Распределительные устройства среднего напряжения с вакуумной изоляцией и твердой изоляцией Lugao Power представляют собой соответствующую требованиям, перспективную альтернативу. Воспользуйтесь услугами инженеров Lugao для создания оптимальных решений, не содержащих SF₆.
| Параметр | Определение и важность |
| Номинальное напряжение (Ur) | Максимальное напряжение системы, при котором распределительное устройство может работать непрерывно. Должно превышать максимальное рабочее напряжение при установке. |
| Номинальный ток отключения короткого замыкания (Isc) | Максимальный ток повреждения, который может надежно отключить выключатель. Должен превышать предполагаемый ток неисправности системы. |
| Номинальная кратковременная стойкость (Icw) | Распределительное устройство максимального тока может работать определенное время (1 с или 3 с) без структурных повреждений. |
| Номинальный нормальный ток (Ir) | Максимальный длительный ток нагрузки в тепловых пределах, с запасом на рост нагрузки. |
| Уровни изоляции (LIWV/SIWV) | Выдержка грозового импульса и коммутационное импульсное напряжение. Должен координироваться с защитой от перенапряжения. |
| Классификация внутренней дуги (IAC) | Категории IEC 62271-200 (A, B, AB) определяют безопасное сдерживание внутренних дуговых замыканий. |
| Потеря непрерывности обслуживания (LSC) | Категории IEC 62271-200 LSC1/LSC2/LSC2B определяют, остаются ли соседние отсеки под напряжением во время технического обслуживания. |
Таблица 10 — Критические технические параметры распределительного устройства
| Стандартный | Тело | Объем |
| МЭК 62271-1 | МЭК | Общие технические условия на высоковольтные распределительные устройства и устройства управления — все классы напряжения. |
| МЭК 62271-100 | МЭК | Автоматические выключатели переменного тока — стандарт первичного выключателя среднего/высокого напряжения. |
| МЭК 62271-200 | МЭК | Распредустройства переменного тока в металлическом корпусе на напряжения 1 кВ–52 кВ — СН. |
| МЭК 62271-203 | МЭК | Элегазовые распределительные устройства (КРУЭ) на напряжение >52 кВ — трансмиссионные КРУЭ. |
| МЭК 61439-1/-2 | МЭК | НН распределительные устройства — проверка конструкции и регламентные испытания. |
| Серия ANSI/IEEE C37 | IEEE | Охватывает автоматические выключатели высокого напряжения переменного тока (C37.04/06/09), распределительные устройства среднего напряжения (C37.20), испытания. |
| ГБ/Т 3906 | САК | Китайский стандарт на распределительные устройства в металлическом корпусе 3,6–40,5 кВ. Эквивалент МЭК 62271-200. |
| Серия МЭК 60947 | МЭК | Аппаратура распределительная и управляющая НН — стандарты устройства выключателей, разъединителей, контакторов. |
Т а б л и ц а 11 — Ключевые международные стандарты для распределительных устройств
| Шаг | Активность | Ключевые вопросы и результаты |
| 1 | Системный анализ | Проведите/проверьте анализ короткого замыкания. Определите максимальный предполагаемый ток повреждения в каждом месте. |
| 2 | Определение нагрузки и напряжения | Определите номинальный нормальный ток, напряжение системы, регулирование напряжения, требования к РПН, если применимо. |
| 3 | Выбор технологии | Выберите класс напряжения (НН/СН/ВН), прерывающую среду (вакуум/SF₆/воздух), тип корпуса (AIS/GIS/металлический корпус), внутреннюю/наружную конфигурацию. |
| 4 | Определение стандартов | Определите применимые стандарты, укажите необходимые сертификаты (IEC, ANSI, CE, CCC, DNV и т. д.) в запросе предложений. |
| 5 | Координация защиты | Определите функции реле, координацию время-ток, протокол связи (IEC 61850, Modbus, DNP3), требования IAC/LSC. |
| 6 | Условия сайта | Определите температуру, высоту над уровнем моря, влажность, уровень загрязнения, сейсмическую зону, установку внутри/на открытом воздухе. Определите снижение номинальных характеристик и характеристики корпуса. |
| 7 | Запрос цен и оценка | Выдать техническое задание. Оценка предложений: соответствие требованиям, типовые испытания, доставка, поддержка, совокупная стоимость владения. |
Таблица 12 — Спецификация семиступенчатого распределительного устройства и процесс закупок
| Выбирайте распределительное устройство среднего напряжения с вакуумной/твердой изоляцией, если… | Выбирайте SF₆ ГИС, когда… |
| SF₆ запрещен или регулируется; ориентированность на будущее, низкий экологический риск; МВ ≤ 40,5 кВ; низкие эксплуатационные расходы; предпочтение в помещении | Площадь участка сильно ограничена; напряжение >40,5 кВ; сильно загрязненная внешняя среда; увеличенный интервал технического обслуживания; герметичное исполнение |
Таблица 13 — Руководство по выбору технологии: вакуум/СИ против SF₆ ГИС
💡 КЛЮЧЕВАЯ ИНФОРМАЦИЯ
Анализ совокупной стоимости владения. За 20-летний срок службы общие затраты на техническое обслуживание и окончание срока службы распределительных устройств SF₆ СН превышают альтернативы с вакуумной/твердой изоляцией на 15–25 % (включая восстановление SF₆). Настоятельно рекомендуется оценить это количественно до принятия обязательств.
Лугао Пауэр Ко., Лтд.является ведущим китайским специализированным производителем распределительных устройств, силовых трансформаторов и трансформаторных подстанций коробчатого типа. Уделяя особое внимание оборудованию для распределения электроэнергии, Lugao накопила глубокий инженерный опыт во всем диапазоне напряжений — от низковольтных распределительных устройств до высоковольтных шкафов в металлическом корпусе — обслуживая коммунальные предприятия, EPC-подрядчиков, промышленных операторов и разработчиков проектов в области возобновляемых источников энергии на мировых рынках.
Прямые поставки с завода в сочетании с мощными возможностями OEM, соответствием множеству стандартов и быстро реагирующей командой технической поддержки делают Lugao предпочтительным партнером по поставкам для международных проектов, требующих качества, соответствия требованиям и конкурентоспособных цен.

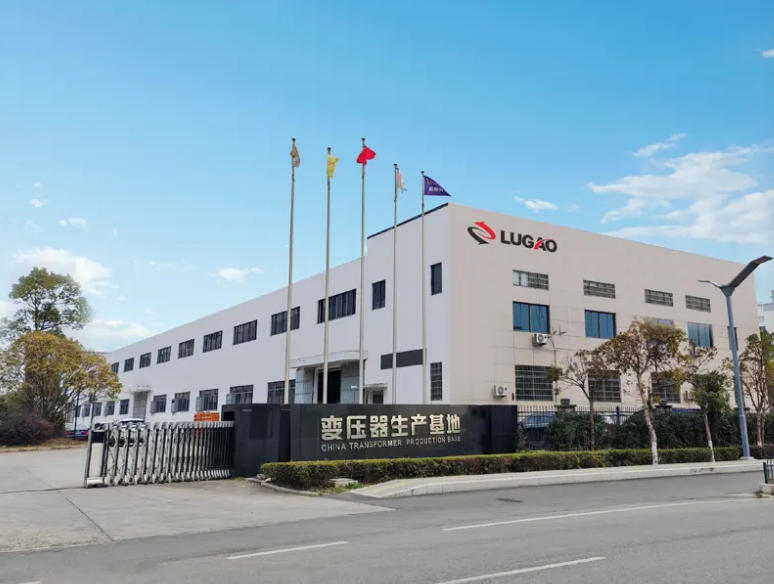

Рисунок 4 — Производственное предприятие Лугао Пауэр Ко., Лтд.
| Продукт | Диапазон напряжения/тока | Стандарты | Сертификаты |
| Главный распределительный щит низкого напряжения (MDB) | До 1000 В / до 6300 А | МЭК 61439-1/-2, ГБ | CE, ИСО, КХЦ |
| Центр управления двигателями низкого напряжения (MCC) | До 1000 В / до 4000 А | МЭК 61439-4, МЭК 60947 | CE, ИСО, КХЦ |
| Распределительное устройство среднего напряжения в металлическом корпусе | 3,6 кВ – 40,5 кВ / до 4000 А | ИЭК 62271-200, ГБ/Т 3906 | CE, ISO, CCC, типовые испытания |
| Кольцевой основной блок (RMU) | 12 кВ – 40,5 кВ | МЭК 62271-200, МЭК 62271-1 | CE, ISO, CCC, типовые испытания |
| Полностью изолированный металлический шкаф | 12 кВ – 40,5 кВ / до 4000 А | МЭК 62271-200 | CE, ISO, типовые испытания |
| Распределительное устройство высокого напряжения | 3600 В – 40 500 В / до 4000 А, 50 кА | МЭК 62271-100/-1, ANSI C37 | CE, ISO, CCC, типовые испытания |
| Распределительное устройство на заказ / OEM | По спецификации заказчика | IEC/ANSI/GB/BS (за проект) | По требованию проекта |
Таблица 14 — Ассортимент распределительных устройств Lugao
Производственные и инженерные операции Lugao Power сертифицированы по стандарту ISO 9001, а система управления качеством (QMS) охватывает все этапы реализации продукции — от входного контроля материалов до контроля производственного процесса, тестирования готовой продукции и поддержки после поставки. СМК включает контролируемые процедуры анализа конструкции, квалификации поставщиков, управления калиброванным испытательным оборудованием, обработки несоответствий и корректирующих действий.
Типовые испытания, проводимые на прототипах устройств в аккредитованных сторонних лабораториях высоковольтных испытаний, подтверждают, что конструкция соответствует всем установленным требованиям к производительности. Стандартные линейки продукции Lugao проходят типовые испытания в соответствии с применимыми стандартами IEC и GB. Отчеты о типовых испытаниях признанных лабораторий (включая KEMA, TÜV Rheinland, SGS, CPRI и CEPRI) доступны для рассмотрения как часть пакета документации для предварительной квалификации.
Типовые испытания распределительных устройств среднего напряжения (IEC 62271-200) включают:
| Плановый тест | Стандарт/Критерии приемки |
| Выдерживаемая частота питания | Приложенное напряжение при номинальном уровне изоляции в течение 1 минуты — отсутствие пробоя или пробивного разряда. |
| Сопротивление изоляции | Меггерный тест при 2,5 кВ или 5 кВ постоянного тока; результат по сравнению с базовым уровнем и минимальным порогом приемлемости |
| Испытание механической работы | Приводные механизмы выключателя и разъединителя включены в цикл; время работы и ход измерены |
| Взаимосвязанная проверка | Все защитные блокировки (механические и электрические) проверены для предотвращения неправильной последовательности переключений. |
| Функциональный тест реле защиты | Все настроенные функции защиты проверены на соответствие настройкам реле; время поездки проверено в соответствии со спецификацией |
| Проверка проводки и цепи управления | Непрерывность, полярность и изоляция всей цепи управления и вторичной проводки проверены на соответствие утвержденным чертежам. |
| Визуальный и габаритный контроль | Все компоненты, маркировка, маркировка шин и соединений проверены на соответствие утвержденным производственным чертежам. |
Т а б л и ц а 15 — Программа плановых испытаний распределительных устройств в Лугао
ОБЯЗАТЕЛЬСТВА КАЧЕСТВА
Каждая поставка распределительного устройства Lugao Power сопровождается полным пакетом технической документации: протоколом плановых испытаний со всеми измеренными значениями и критериями приемки, ссылками на сертификаты типовых испытаний, сертификатами на материалы, протоколами калибровки испытательного оборудования, протоколами проверки размеров и исполнительными чертежами. По запросу может быть организована проверка третьей стороной и засвидетельствованная FAT.
