Поскольку промышленные объекты, коммунальные подстанции, станции возобновляемой энергетики и коммерческая инфраструктура требуют более безопасного и эффективного распределения электроэнергии,Распределительное устройство с воздушной изоляцией 13,8 кВ МВ ВНстало одним из самых надежных решений. В этом руководстве объясняется принцип его работы, преимущества, технические характеристики, применение, методы обслуживания и рекомендации по покупке. Вы также узнаете, какЛУГАО Пауэрразрабатывает надежные системы распределительных устройств, которые обеспечивают долгосрочную эксплуатационную безопасность, экономическую эффективность и стабильную работу современных энергетических сетей.
Содержание
- Что такое распределительное устройство высокого напряжения 13,8 кВ с воздушной изоляцией?
- Основные характеристики и технические характеристики
- Основные преимущества
- Типичные применения
- Распределительное устройство с воздушной и газовой изоляцией
- Как правильно выбрать распределительное устройство
- Рекомендации по техническому обслуживанию
- Часто задаваемые вопросы
- Заключение

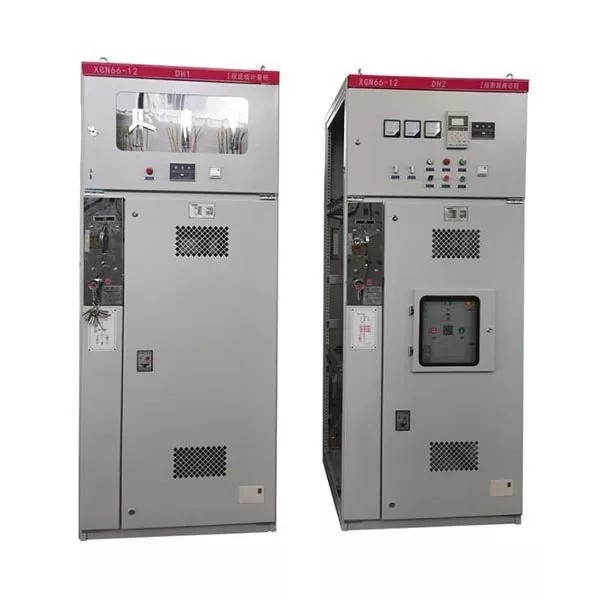

Что такое распределительное устройство высокого напряжения 13,8 кВ с воздушной изоляцией?
ЛУГАО Пауэрпроизводит высокопроизводительныеРаспределительное устройство с воздушной изоляцией 13,8 кВ МВ ВНрешения, разработанные для безопасного, надежного и эффективного распределения электроэнергии среднего напряжения. Эти распределительные устройства, рассчитанные на номинальное напряжение 13,8 кВ, используют окружающий воздух в качестве основной изоляционной среды, что делает их экологически безопасными и одновременно обеспечивает превосходную эксплуатационную надежность для промышленных, коммерческих и коммунальных энергосистем.
Распределительное устройство с воздушной изоляцией (КРУ) состоит из множества встроенных электрических компонентов, собранных в закрытых металлических отсеках. Эти компоненты работают вместе, чтобы распределять электроэнергию, изолировать неисправности, защищать оборудование и обеспечивать безопасность оператора.
В отличие от распределительных устройств с элегазовой изоляцией, в которых используется газ SF₆, в AIS используется естественная воздушная изоляция. Это снижает экологические проблемы, снижает затраты в течение жизненного цикла и упрощает текущее обслуживание, сохраняя при этом отличные диэлектрические характеристики для многих внутренних и наружных установок.
Надежное распределение среднего напряжения зависит не только от электрических характеристик, но и от безопасности оборудования, его ремонтопригодности и длительного срока службы – всех сильных сторон современных распределительных устройств с воздушной изоляцией.
Основные характеристики и технические характеристики
СовременныйРаспределительное устройство с воздушной изоляцией 13,8 кВ МВ ВНсочетает передовые технологии защиты с модульной конструкцией, что обеспечивает гибкую установку и дальнейшее расширение системы.
| Спецификация | Типичное значение |
|---|---|
| Номинальное напряжение | 13,8 кВ |
| Частота | 50 Гц/60 Гц |
| Номинальный ток | 630А–3150А |
| Ток отключения при коротком замыкании | До 40кА |
| Изоляционная среда | Окружающий воздух |
| Тип автоматического выключателя | Вакуумный выключатель |
| Степень защиты | IP4X или выше |
| Установка | Внутренний/наружный (в зависимости от конфигурации) |
Основные компоненты
- Вакуумный выключатель
- Трансформатор тока (ТТ)
- Трансформатор напряжения (ТН)
- Шинная система
- Реле защиты
- Заземлитель
- Кабельный отсек
- Механическая и электрическая система блокировки
- Интеллектуальные устройства мониторинга
Основные преимущества
1. Отличная эксплуатационная безопасность.
Безопасность оператора всегда является наивысшим приоритетом. Современный AIS включает в себя комплексные системы блокировки, которые предотвращают неправильные последовательности операций, а дугостойкие конструкции шкафа помогают минимизировать риски в условиях неисправности.
2. Экологически чистый дизайн.
Поскольку воздух служит изоляционной средой, зависимость от парниковых газов, таких как SF₆, отсутствует. Это делает распределительные устройства с воздушной изоляцией экологически ответственным решением, которое соответствует все более строгим требованиям устойчивого развития.
3. Более низкая стоимость жизненного цикла
По сравнению со многими альтернативными технологиями системы с воздушной изоляцией обычно предлагают более низкие затраты на установку, более простое обслуживание и снижение эксплуатационных расходов на протяжении всего срока службы.
4. Высокая надежность
Вакуумные автоматические выключатели обеспечивают превосходную электрическую долговечность при минимальных требованиях к техническому обслуживанию. В сочетании с усовершенствованными цифровыми реле защиты они значительно повышают надежность системы и сокращают время непредвиденных простоев.
5. Гибкое расширение
Модульная конструкция шкафов позволяет в будущем добавлять фидеры без замены всей линейки распределительных устройств, что делает AIS идеальным для растущих промышленных объектов и расширения подстанций.
Типичные применения
Благодаря своей универсальности,Распределительное устройство с воздушной изоляцией 13,8 кВ МВ ВНшироко применяется во многих отраслях.
- Коммунальные подстанции
- Электростанции
- Проекты солнечной энергетики
- Ветровые электростанции
- Промышленные производственные мощности
- Нефтегазоперерабатывающие заводы
- Горные работы
- Коммерческие здания
- Больницы
- Аэропорты
- Дата-центры
- Железнодорожные транспортные системы
Каждое приложение обеспечивает надежную защиту цепей, эффективное распределение мощности и повышенную безопасность персонала при сохранении превосходной непрерывности работы.
Распределительное устройство с воздушной и газовой изоляцией
Выбор правильной технологии изоляции зависит от условий установки, доступного пространства, стратегии обслуживания, экологических соображений и бюджета проекта.
| Особенность | Распределительное устройство с воздушной изоляцией | Распределительное устройство с газовой изоляцией |
|---|---|---|
| Изоляция | Окружающий воздух | SF₆ газ |
| Воздействие на окружающую среду | Очень низкий | Выше из-за использования парниковых газов |
| Обслуживание | Простой | Более специализированный |
| Первоначальные инвестиции | Обычно ниже | Выше |
| Требуемое пространство | Больше | Более компактный |
| Доступность осмотра | Легкий | Более сложный |
Как правильно выбрать распределительное устройство высокого напряжения 13,8 кВ среднего напряжения с воздушной изоляцией
Выбор подходящегоРаспределительное устройство с воздушной изоляцией 13,8 кВ МВ ВНподразумевает нечто большее, чем просто соответствие номинального напряжения. Хорошо спроектированное решение должно обеспечивать долгосрочную эксплуатационную надежность, будущее расширение и соответствие применимым электрическим стандартам.
Важные факторы выбора
- Подтвердите требования к номинальному напряжению, частоте и постоянному току.
- Определите максимальный предполагаемый ток короткого замыкания.
- Оцените условия установки, включая условия внутри и снаружи помещения.
- Выберите подходящую конфигурацию реле защиты.
- Учитывайте будущие требования к расширению фидера.
- Проверьте соответствие IEC или другим применимым стандартам.
- Выбирайте производителя с подтвержденным инженерным опытом и контролем качества.
- Ознакомьтесь с послепродажной технической поддержкой и наличием запасных частей.
ЛУГАО Пауэрпредлагает индивидуальные конфигурации распределительных устройств для подстанций коммунальных предприятий, промышленных объектов, проектов возобновляемой энергетики и коммерческих систем распределения электроэнергии. Инженерные группы могут адаптировать схемы защиты, схемы расположения шин, варианты измерения, протоколы связи и конфигурации корпусов в соответствии с требованиями проекта.
Рекомендации по техническому обслуживанию
Регулярное техническое обслуживание необходимо для обеспечения максимального срока службы оборудования и поддержания эксплуатационной безопасности. Хотя распределительные устройства с воздушной изоляцией обычно требуют меньшего обслуживания, чем многие альтернативные технологии, настоятельно рекомендуется проводить плановые проверки.
Рекомендуемый контрольный список технического обслуживания
- Проверьте чистоту шкафа и удалите скопившуюся пыль.
- Убедитесь, что все механические блокировки работают правильно.
- Проверьте состояние вакуумных выключателей.
- При необходимости подтяните электрические соединения.
- Проверьте реле защиты в соответствии с графиками технического обслуживания.
- Осмотрите компоненты изоляции на наличие признаков старения.
- Проверьте непрерывность заземления.
- Выполните тепловизионную съемку для выявления аномальных горячих точек.
- Записывайте данные проверок для планирования профилактического обслуживания.
| Предмет обслуживания | Рекомендуемый интервал | Цель |
|---|---|---|
| Визуальный осмотр | Ежемесячно | Выявление пыли, влаги или физических повреждений |
| Испытание механической работы | Каждые 6 месяцев | Обеспечьте надежную работу коммутации |
| Проверка релейной защиты | Ежегодно | Проверьте точность защиты |
| Инфракрасный термический контроль | Ежегодно | Обнаружение ослабленных или перегревающихся соединений |
| Комплексное профилактическое обслуживание | Каждые 3–5 лет | Продлить срок службы и повысить надежность |
Почему все больше энергетических проектов выбирают ЛУГАО Пауэр
В проектах распределения среднего напряжения качество оборудования напрямую влияет на надежность системы, эксплуатационную безопасность и затраты на долгосрочное обслуживание.ЛУГАО Пауэрспециализируется на поставке надежного электрооборудования, предназначенного для удовлетворения жестких требований коммунальных предприятий, промышленных предприятий, предприятий по производству возобновляемой энергии и инфраструктурных проектов по всему миру.
- Профессиональные инженерные и дизайнерские возможности
- Строгий контроль качества производства
- Надежная технология вакуумного переключения
- Индивидуальные решения для разных отраслей
- Соответствие международным стандартам
- Комплексное заводское тестирование перед отправкой
- Оперативная техническая консультация и послепродажная поддержка
- Обширный опыт экспорта на мировые рынки
Сочетая передовые производственные процессы со строгим контролем качества, LUGAO Power помогает клиентам повысить безопасность электрических систем, минимизировать время простоев и сократить эксплуатационные расходы в течение жизненного цикла.
Часто задаваемые вопросы
1. В чем основное преимущество распределительного устройства высокого напряжения 13,8 кВ с воздушной изоляцией?
Его самым большим преимуществом является сочетание высокой эксплуатационной надежности, превосходной безопасности, экологически чистой воздушной изоляции и относительно низких затрат на техническое обслуживание.
2. Подходит ли распределительное устройство с воздушной изоляцией для проектов возобновляемой энергетики?
Да. Он широко используется на солнечных фермах, ветряных электростанциях, аккумуляторных системах хранения энергии и других установках, использующих возобновляемые источники энергии, благодаря своим надежным характеристикам распределения среднего напряжения.
3. Как долго обычно могут работать распределительные устройства с воздушной изоляцией?
При правильном монтаже и профилактическом обслуживании современные распределительные устройства способны обеспечить надежную службу более 25–30 лет.
4. Требуется ли для распределительных устройств с воздушной изоляцией элегаз SF₆?
Нет. В распределительных устройствах с воздушной изоляцией в качестве изоляционной среды используется окружающий воздух, что устраняет необходимость в элегазе SF₆ и поддерживает более экологически устойчивую электрическую инфраструктуру.
5. Можно ли настроить распределительное устройство по индивидуальному заказу?
Да. Такие производители, какЛУГАО Пауэрможет настраивать компоновку панелей, системы защиты, интерфейсы связи, номиналы тока, конфигурации корпусов и другие характеристики в соответствии с различными требованиями проекта.
Заключение
Поскольку электрическая инфраструктура продолжает развиваться в сторону большей эффективности, цифровизации и устойчивости,Распределительное устройство с воздушной изоляцией 13,8 кВ МВ ВНостается надежным решением для распределения электроэнергии среднего напряжения. Его экологически чистый метод изоляции, проверенная эксплуатационная надежность, модульная конструкция и низкие затраты в течение жизненного цикла делают его отличной инвестицией для коммунальных предприятий, промышленных предприятий, коммерческих объектов и проектов возобновляемой энергетики. Выбор надежного производителя гарантирует стабильную производительность, повышенную эксплуатационную безопасность и долгосрочную ценность на протяжении всего срока службы оборудования.
