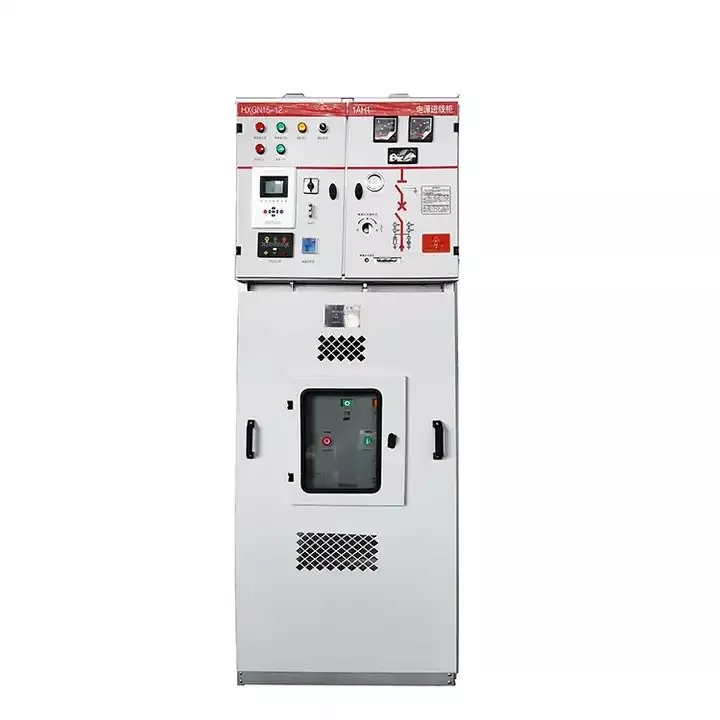

Кольцевое распределительное устройство высокого напряжения 12 кВ SF6

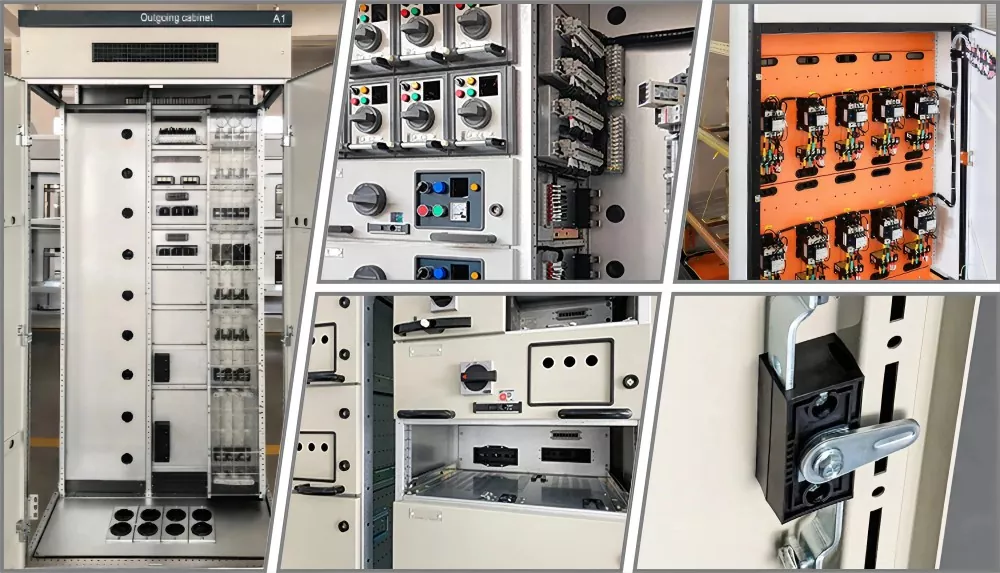

Как производитель и поставщик в Китае, мы предлагаем индивидуальные распределительные устройства с кольцевым основным блоком 12 кВ Sf6 высокого качества, но по низкой цене для оптовиков.Высоковольтный RMUfeatures a metal-enclosed cabinet with an extremely high protection rating, effectively preventing external moisture from entering the cabinet and thereby extending the service life of the components. Общая конструкция фиксирована, что делает ее удобной в использовании для операторов, а также сводит к минимуму необходимость частого технического обслуживания. The cabinet is composed of several sections, including the busbar compartment and sealed compartment for the main busbar, the instrument compartment for installing relays, and finally the cable compartment responsible for connecting incoming and outgoing cables. Герметичный отсек оснащен переключателями для таких операций, как подключение и изоляция, что делает его удобным для операторов.

В распределительном устройстве с кольцевым главным блоком высокого напряжения 12 кВ Sf6 для изоляции используется гексафторид серы, который отличается относительно простой конструкцией и высокой экономической эффективностью. Компоненты внутри шкафа можно выбрать в соответствии с фактическими требованиями, а шкафы можно объединить в многоконтурную кольцевую сетевую систему. Общий объем относительно компактен, что делает его подходящим для промышленных парков, коммерческих комплексов и других территорий.

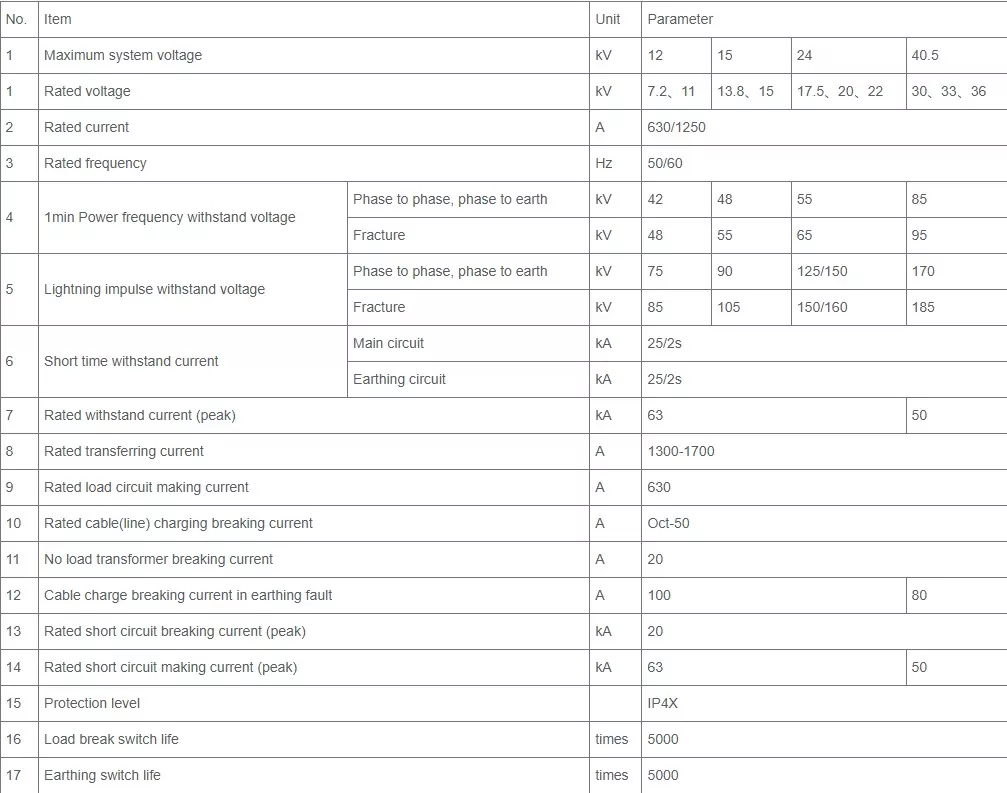

Параметр

Операционная среда

1. Нормальный диапазон рабочих температур составляет от -40°C до +55°C. Если температура превышает этот диапазон, необходимо обсудить возможность индивидуальной настройки с LUGAO.

2. Нормальная относительная влажность должна быть менее 95%.

3. Стандартная рабочая высота составляет менее 4000 метров.

4. При установке шкаф нельзя наклонять; его следует поставить вертикально, а основание выровнять.

5. Распределительное устройство нельзя погружать в воду на длительное время.

6. Держитесь подальше от мест, где существует опасность химической газовой коррозии или взрывоопасности.

Функции

Корпус устройства, дверцы доступа и верхняя камера подвергаются прецизионному распылению покрытия, обеспечивающему прочное и однородное защитное покрытие, защищающее от коррозии и механического износа. Все шкафы оснащены шиной первичного заземления, предназначенной для обеспечения надежного заземления вблизи структурного каркаса шкафа. Металлические компоненты, включая заземляющие выключатели и механизмы блокировки, тщательно прикрепляются к заземляющей шине, а соединения с медной оплеткой используются в резьбовых соединениях для обеспечения непрерывности электрической цепи и рассеивания тока повреждения.

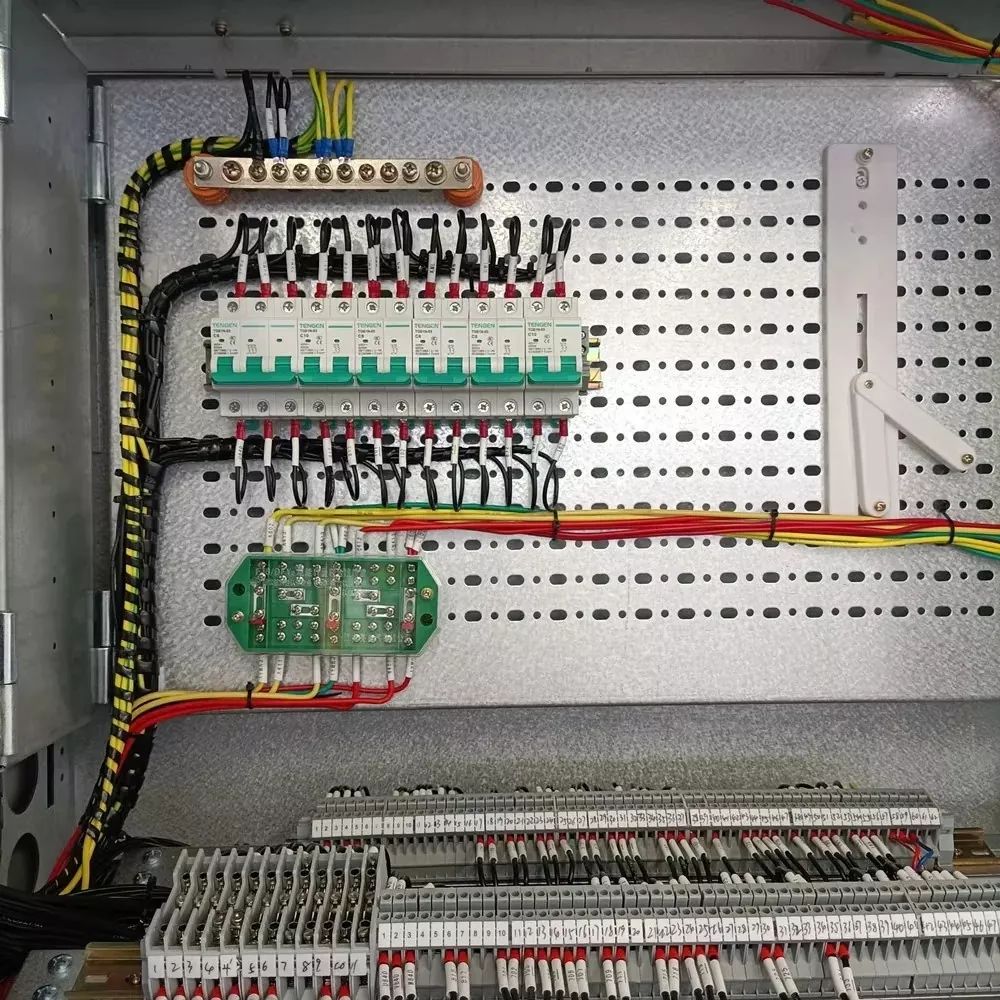

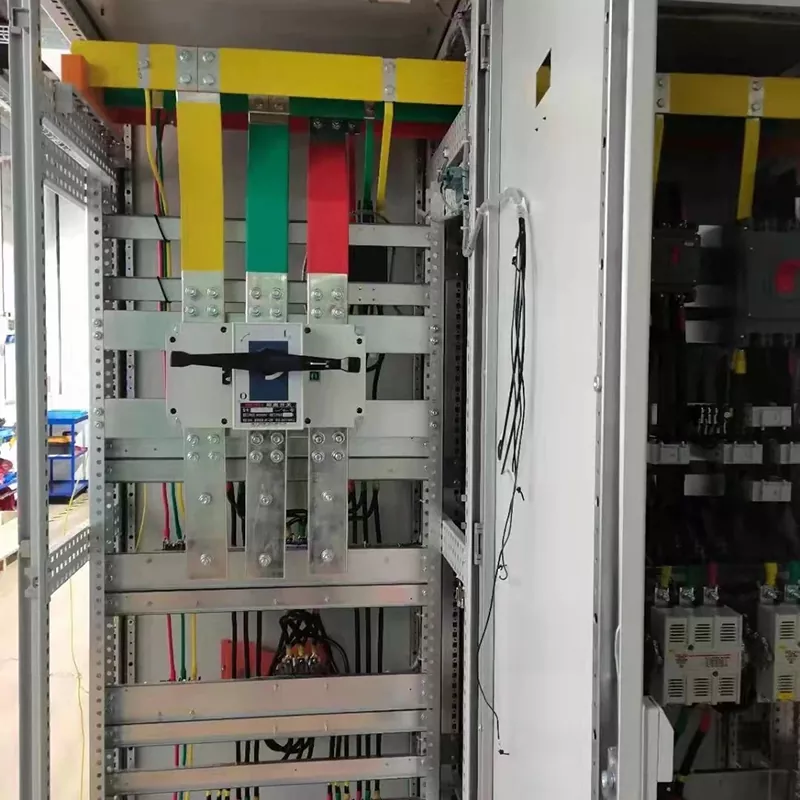

Чтобы снизить риск внутреннего избыточного давления и возникновения дуги, в заднюю конструкцию шкафа стратегически интегрирована панель сброса давления, предназначенная для безопасного регулирования выпуска газа в редких случаях неисправности. Верхний отсек шин закреплен защищенными от несанкционированного доступа винтами, что обеспечивает легкий внешний доступ к шинным соединениям во время установки или технического обслуживания. Верхняя камера вспомогательных устройств предлагает разнообразные варианты конфигурации, вмещая клеммные колодки, модули управления и другие компоненты. За счет поднятия этого подотсека конструкция оптимизирует пространство для систем релейной защиты, повышая эффективность работы.

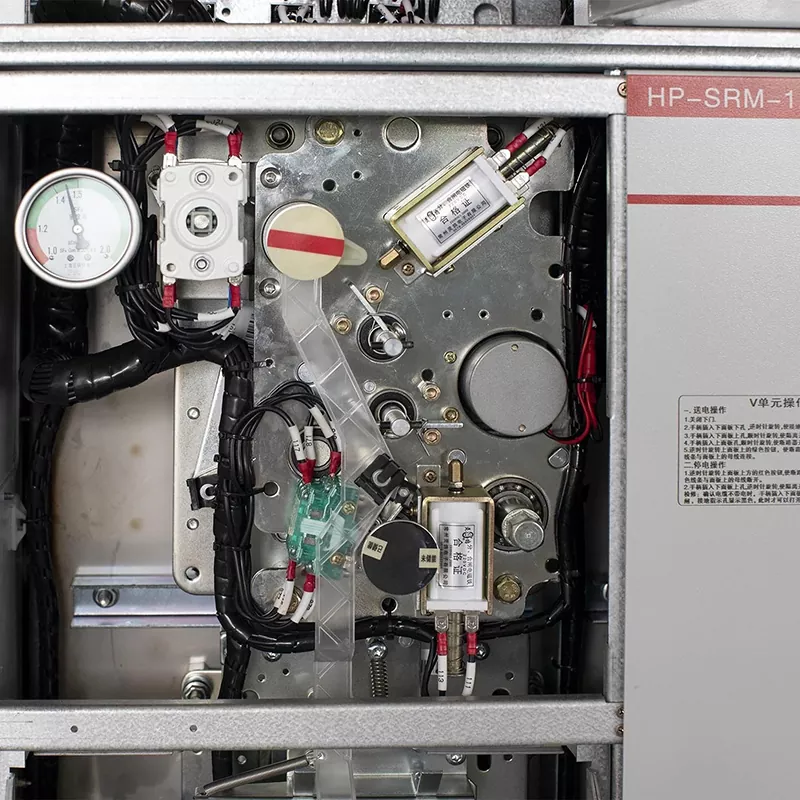

Примечательно, что выключатель нагрузки и заземлитель оснащены модульным механизмом блокировки, а заземлитель и дверца доступа используют систему принудительной блокировки. Благодаря определенной последовательности операций — закрытию двери, включению заземляющего выключателя и включению выключателя нагрузки — достигается функция автоматической блокировки. Эта последовательная логика сводит к минимуму эксплуатационные ошибки, предотвращает несанкционированный доступ во время работы и усиливает общие протоколы безопасности системы, обеспечивая соответствие строгим стандартам промышленной безопасности.
