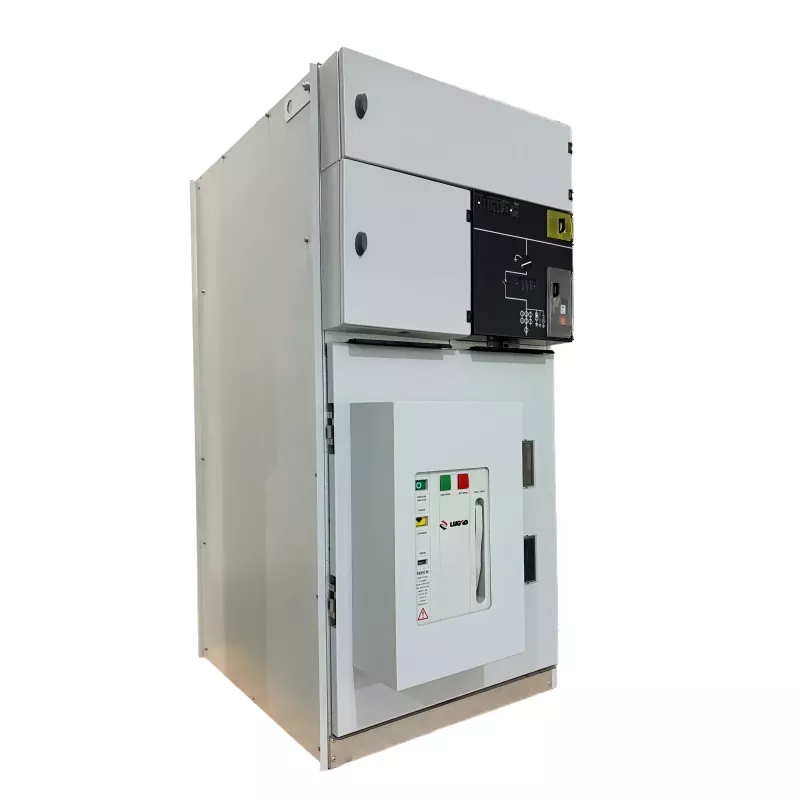

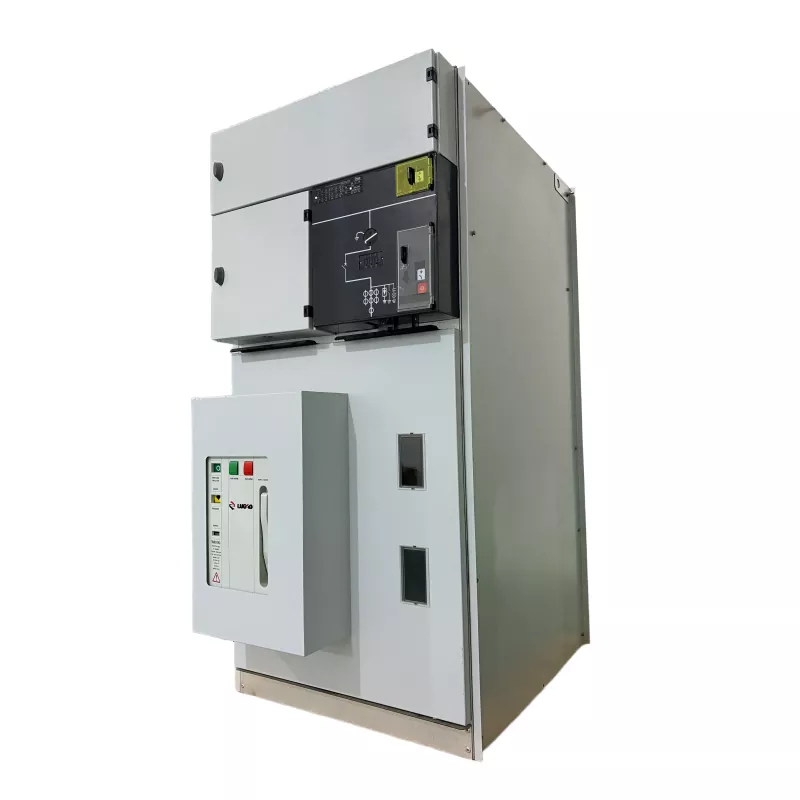

Панель распределительного устройства внутреннего кольцевого основного блока с элегазовой изоляцией и VCB

Как профессиональный производитель, мы хотели бы предоставить вам высококачественную панель распределительного устройства внутреннего блока с кольцевой изоляцией и VCB. Это компактное распределительное устройство среднего напряжения, предназначенное для надежного управления, защиты и коммутации электропитания в современных электрических сетях. Он объединяет технологию вакуумного выключателя (VCB) с конструкцией распределительного устройства с элегазовой изоляцией, обеспечивая безопасную и эффективную работу в закрытых помещениях.

Этот типкольцевой основной блок (RMU)широко используется в системах распределения электроэнергии среднего напряжения для соединения, защиты и изоляции электрических цепей. Благодаря герметичной газовой изоляции и технологии вакуумного прерывания внутренняя распределительная панель с кольцевой элегазовой изоляцией и VCB обеспечивает превосходные характеристики гашения дуги, надежную изоляцию и минимальные требования к техническому обслуживанию.

Основные технические параметры

Нет.	Элемент		Единица	Параметры
1	Номинальное напряжение		кВ	12	24	36	40.5
2	Номинальный ток		A	630/1250
3	Номинальная частота		Гц	50/60
4	Выдерживаемое напряжение промышленной частоты в течение 1 минуты	Общая стоимость	кВ	42	55	80	95
		Точка останова		48	65	95	110
5	Выдерживаемое напряжение грозового импульса	Общая стоимость	кВ	75	125/150	170	95
		Точка останова		85	150/160	185	215
6	Номинальный кратковременный выдерживаемый ток	Основная схема	кА	25/2с
		Цепь заземления		25/2с
7	Номинальный пиковый выдерживаемый ток		кА	63			50
8	Номинальный ток переключения		A	1300~1700
9	Номинальный ток отключения при включении нагрузки		A	630
10	Номинальный ток отключения зарядки кабеля		A	50/10
11	Ток отключения ненагруженного трансформатора		A	20
12	Ток отключения при замыкании на землю для зарядки кабеля		A	100			80
13	Номинальный ток отключения короткого замыкания		кА	20
14	Номинальный ток замыкания короткого замыкания		кА	63			50
15	Класс защиты			IP3X
16	Срок службы переключателя нагрузки		Время	5000
17	Срок службы заземляющего выключателя		Время	5000

Технические характеристики

Основные электрические параметры

• Номинальное напряжение: 12 кВ/24 кВ/36 кВ
• Номинальная частота: 50 Гц/60 Гц
• Номинальный ток: 630А – 1250А
• Ток отключения при коротком замыкании: до 25 кА
• Выдерживаемое напряжение промышленной частоты: ≥ 42 кВ
• Выдерживаемое напряжение грозового импульса: ≥ 75 кВ

Конструктивные особенности

• Компактная конструкция распределительного устройства с элегазовой изоляцией
• Встроенный вакуумный выключатель (VCB)
• Полностью герметичная конструкция резервуара для высокой надежности.
• Модульная конфигурация для гибкого распределения мощности
• Подходит для установки внутри помещения

Приложения

The Панель распределительного устройства внутреннего кольцевого основного блока с элегазовой изоляцией и VCBшироко применяется в распределительных сетях среднего напряжения, где требуется надежная коммутация и защита.

• Городские электрораспределительные сети
• Системы промышленного электроснабжения
• Коммерческие здания и жилые комплексы
• Железнодорожная и транспортная инфраструктура
• Горнодобывающая и металлургическая промышленность
• Проекты по передаче и распределению электроэнергии
• Подключение к возобновляемым источникам энергии

Ключевые особенности

• Конструкция герметичного вакуумного выключателя–Панель распределительного устройства внутреннего кольцевого основного блока с элегазовой изоляцией и VCBиспользует герметичный вакуумный выключатель, установленный в газовой камере из нержавеющей стали. Такая конструкция исключает искрение в главной цепи и обеспечивает длительный электрический срок службы при высокой надежности изоляции.
• Полностью герметичная и не требующая обслуживания конструкция– Все высоковольтные компоненты, такие как шины, разъединители, автоматические выключатели и трансформаторы тока, заключены в герметичный бензобак, защищающий их от пыли, влажности и внешнего загрязнения.
• Компактная структура– Интегрированная конструкция значительно уменьшает пространство для установки, что делает ее идеальной для внутренних подстанций, сборных подстанций и проектов с ограниченным пространством электрощитового помещения.
• Высокая эксплуатационная безопасность– Оборудован пятиступенчатой ​​механической системой блокировки и каналом направленного сброса давления для предотвращения неправильной эксплуатации и обеспечения безопасной работы системы.
• Совместимость с интеллектуальными дистрибутивами– Зарезервированные интерфейсы для электрического управления и автоматизации обеспечивают легкую интеграцию в современные интеллектуальные сети распределения электроэнергии, поддерживаемые строгим контролем качества Lugao и надежными производственными стандартами.

Почему выбирают Лугао

• Профессиональный производитель – Лугао Пауэрспециализируется на оборудовании для передачи и распределения электроэнергии высокого и среднего напряжения.
• Передовые технологии производства– Точные производственные процессы и комплексные системы тестирования обеспечивают надежность продукции.
• Строгий контроль качества– Панель распределительного устройства внутреннего кольцевого распределительного устройства с газовой изоляцией и VCB соответствует международным стандартам, в том числеСертификаты ISO9001, SGS, CCC и CE..
• Опыт отрасли– Многолетний опыт работы с трансформаторами сухого типа, масляными трансформаторами и оборудованием для распределения электроэнергии.
• Глобальное приложение– Решения Lugao широко используются в электросетях, промышленности, транспорте и инфраструктурных проектах по всему миру.
• Техническая поддержка– Профессиональная команда обслуживания обеспечивает техническое руководство и долгосрочную поддержку для клиентов по всему миру.

Часто задаваемые вопросы

1. Какова основная функция внутренней распределительной панели с кольцевой элегазовой изоляцией и VCB?

The Панель распределительного устройства внутреннего кольцевого основного блока с элегазовой изоляцией и VCBпредназначен для систем распределения электроэнергии среднего напряжения. Он обеспечивает надежную коммутацию, защиту и изоляцию электрических цепей, обеспечивая стабильное электроснабжение и безопасную работу в городских сетях, промышленных объектах и ​​подстанциях.

2. Каковы преимущества использования вакуумного выключателя (ВВВ) в РМУ?

Вакуумный автоматический выключатель обеспечивает превосходную способность гашения дуги, длительный электрический срок службы и минимальные требования к техническому обслуживанию. При интеграции в элегазовую конструкцию RMU он повышает надежность коммутации, эксплуатационную безопасность и общую долговечность оборудования.

3. Где обычно устанавливается распределительное устройство внутреннего блока с элегазовой изоляцией и VCB?

Он широко устанавливается в помещениях для распределения электроэнергии, таких как компактные подстанции, промышленные предприятия, коммерческие здания, жилые комплексы, железные дороги и системы распределения возобновляемой энергии, где требуются экономия пространства и высокая надежность.

4. Почему стоит выбрать Lugao для газовой изоляцииРаспределительное устройство РМУ?

Lugao предоставляет надежное оборудование для распределения электроэнергии, поддерживаемое передовыми технологиями производства, строгим контролем качества и международными сертификатами, включая ISO9001, SGS, CCC и CE. Обладая обширным опытом в области трансформаторов и силового оборудования, Lugao обеспечивает стабильную работу, длительный срок службы и профессиональную техническую поддержку для проектов глобальной энергетической инфраструктуры.
