Основные способы их охлаждения сводятся к нескольким основам. Во-первых, существует естественное воздушное охлаждение, которое обозначается как «естественный воздух». Этот полностью зависит от естественной конвекции и излучения для отвода тепла.
Тепло накапливается в обмотках и сердечнике, нагревая воздух вокруг него. Теплый воздух становится легче и поднимается вверх сам по себе. Затем более холодный воздух поступает снизу, а горячий воздух выходит через вентиляционные отверстия вверху. Это обеспечивает постоянный ток.
Дизайнеры разместили вентиляционные отверстия и воздушные пути внутри в удобных местах, чтобы увеличить поток. Они также увеличивают внешнюю поверхность с помощью ребер или волнистых форм, чтобы лучше излучать тепло. Этот метод часто встречается в небольших устройствах, скажем, до 2000 кВА. Подходит для мест с устойчивыми и не слишком тяжелыми нагрузками.

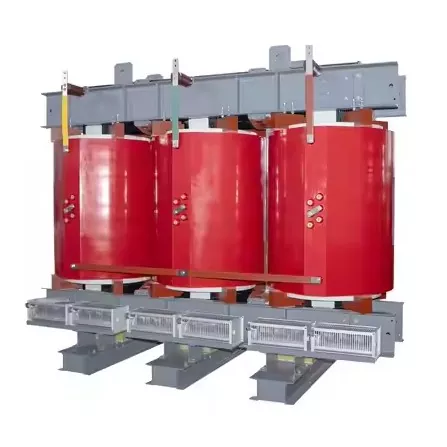

Затем существует принудительное воздушное охлаждение, известное как AF, что означает принудительное воздушное охлаждение. Это срабатывает при больших потребностях в электроэнергии или когда что-то немного перегружается. Он использует вентиляторы, чтобы нагнетать воздух сильнее и быстрее.
Вентиляторы располагаются вдоль оси, направлены прямо на сердечник и обмотки. Датчики в обмотках следят за температурой и контролируют ее. Если при нормальной работе температура остается ниже 110 градусов Цельсия, вентиляторы просто простаивают.
При повышении температуры вентиляторы запускаются поэтапно, по одному или несколько за раз. Это сильно усиливает охлаждение. Трансформатор может кратковременно выдерживать перегрузки от 125 до 150 процентов от своей номинальной мощности. Это происходит без повреждения внутренней изоляции.
По сравнению с обычным воздухом такая принудительная установка увеличивает отвод тепла на 30–50 процентов. Очень полезно для более сложных работ.
Теперь дизайнеры также предусмотрели полное управление температурным режимом. Это означает, что датчики и элементы управления связаны друг с другом. Они используют термометры сопротивления PT100 или термопары, вставленные прямо в обмотки для измерения температуры в реальном времени.
Интеллектуальные контроллеры работают на микропроцессорах. Они следят за теплом и поэтапно регулируют охлаждение. Вы получаете сигналы тревоги, когда температура достигает заданного значения. Вентиляторы включаются и выключаются по мере необходимости. Если становится слишком жарко, они посылают сигналы отключения на защитные устройства выше по потоку.
Они также подключаются через Modbus или Ethernet для проверки на расстоянии. Все это помогает поддерживать бесперебойную работу.
Трансформаторы соответствуют установленным температурным классам изоляции. Класс B достигает максимальной температуры 130 градусов C, при этом температура K на 80 градусов повышается при температуре окружающей среды 40 градусов C. Класс F соответствует температуре 155 градусов C, что позволяет повысить температуру K на 100 градусов по сравнению с той же температурой окружающей среды.
Класс H достигает температуры 180 градусов C, при этом температура K повышается на 125 градусов при температуре окружающей среды 40 градусов C. Каждый класс устанавливает ограничения на безопасное накопление тепла.
Инженерные разработки охватывают различные способы перемещения тепла. Проводимость переносит его от медных обмоток через изоляцию к внешнему корпусу. Конвекция позволяет движущемуся воздуху отводить тепло от твердых частей.
Излучение посылает инфракрасное излучение из горячих точек в более холодные области вокруг. Все трое работают вместе в дизайне.
Некоторые факторы зависят от того, где вы разместитетрансформатор. На больших высотах более разреженный воздух снижает мощность охлаждения, поэтому вы снижаете или увеличиваете мощность. Жаркая среда означает, что вам нужны дополнительные прибыли или более совершенные встроенные системы.
Пыль или загрязнение требуют использования фильтров или герметичных корпусов уровня IP54 или выше. Они защищают, но могут слегка замедлить поток воздуха.
Установка имеет большое значение для обеспечения эффективного охлаждения. Вы должны оставить правильные зазоры от стен и оборудования, чтобы воздух мог свободно перемещаться. В помещении необходимы вентиляционные отверстия, которые хорошо отводят тепло, особенно при наличии более чем одного устройства.
Время от времени очищайте воздушные пути и поверхности, чтобы поддерживать производительность на должном уровне. Пропустите это, и со временем все пострадает.
