Надежное, быстрое и безопасное распределение электроэнергии является предпосылкой экономического роста и социального прогресса. В городской инфраструктуре, промышленных объектах, проектах возобновляемой энергетики и аварийном энергоснабжении инженеры и разработчики проектов все чаще требуют решений по распределению, которые сокращают сроки гражданского строительства, снижают общий риск проекта и поддерживают высочайший уровень эксплуатационной безопасности.
Трансформаторная подстанция коробчатого типа, также известная как компактная подстанция или сборная подстанция, отвечает этому требованию благодаря собранному на заводе и предварительно протестированному блоку, который объединяет распределительное устройство среднего напряжения (СН), распределительный трансформатор и распределительное оборудование низкого напряжения (НН) в одном защищенном от атмосферных воздействий корпусе. Устраняя необходимость в традиционных зданиях подстанций, коробчатая подстанция может быть установлена на подготовленной плите, под напряжением и введена в эксплуатацию за долю времени, требуемого традиционными подходами.
Лугао Пауэр Ко., Лтд. — ведущий китайский специалист по трансформаторным подстанциям коробчатого типа, предлагающий продукцию как европейского типа (стандарт IEC), так и американского типа (стандарт ANSI/IEEE). Прямая модель компании, соответствие множеству стандартов и широкие возможности индивидуального проектирования делают ее надежным OEM- и оптовым партнером для EPC-подрядчиков, коммунальных предприятий, промышленных разработчиков и владельцев проектов в области возобновляемых источников энергии по всему миру.
В этом информационном документе представлен всесторонний технический и коммерческий анализ трансформаторных подстанций коробчатого типа: классификация продуктов, инженерные принципы, контрольные показатели производительности, рекомендации по применению, соответствие стандартам и методология принятия решений о закупках. Он предназначен в качестве справочного документа для инженеров-электриков, менеджеров проектов, специалистов по закупкам и лиц, принимающих технические решения.
По прогнозам, глобальное потребление энергии будет расти на 2,4–3,1% ежегодно до 2035 года, что будет обусловлено ростом промышленности, ростом городского населения, внедрением электромобилей и интеграцией распределенных возобновляемых источников энергии. Обычные методы строительства подстанций, требующие постоянных строительных конструкций, расширенных сроков получения разрешений и больших монтажных бригад, все больше несовместимы со скоростью и гибкостью, требуемыми для реализации современных проектов.
Между тем, ожидания безопасности и надежности со стороны коммунальных предприятий и регулирующих органов продолжают расти. Такие события, как отказы оборудования из-за недостаточной защиты окружающей среды, вспышки дуги от открытых частей, находящихся под напряжением, и загрязнение маслом устаревшего оборудования – все это приводит к сдвигу в сторону более интегрированных, протестированных на заводе и закрытых архитектур распределения.
В 2023 году мировой рынок компактных/коробчатых подстанций оценивался примерно в 13,5 миллиардов долларов США, и ожидается, что среднегодовые темпы роста к 2030 году составят 7,2–8,5%. Ключевые векторы роста включают:
| Область | Стоимость 2023 г. | Прогноз на 2030 год | Среднегодовой темп роста | Ключевой драйвер |
|---|---|---|---|---|
| Азиатско-Тихоокеанский регион | 5,4 млрд долларов США | 9,8 млрд долларов США | 8,9% | Индустриализация, РЭ |
| Европа | 3,1 млрд долларов США | 5,1 млрд долларов США | 7,4% | Модернизация сети |
| Северная Америка | 2,6 млрд долларов США | 4,2 млрд долларов США | 7,1% | Замена старения инфра |
| Ближний Восток, Африка и Латинская Америка | 2,4 млрд долларов США | 4,5 млрд долларов США | 9,4% | Программы электрификации |
Таблица 1. Мировой рынок подстанций коробчатого типа по регионам, 2023–2030 гг.
A Коробчатая трансформаторная подстанция(также называемая компактной подстанцией, сборной подстанцией или комплектной подстанцией) представляет собой полностью собранный на заводе и предварительно протестированный блок распределения электроэнергии, который объединяет три функциональных компонента в одном защищенном от атмосферных воздействий корпусе:
Заводская сборка гарантирует, что внутренняя кабельная разводка, соединения шин, настройки защитных реле и межкомпонентные интерфейсы завершены, протестированы и проверены перед поставкой. Работы на объекте сводятся к подготовке фундамента, заделке кабеля среднего/низкого напряжения, заземлению и подаче напряжения.
Подстанции коробчатого типа в целом делятся на два семейства конструкций, отражающие различные инженерные традиции и предпочтения региональных стандартов:
| Измерение | Европейский тип | Американский тип |
|---|---|---|
| Стандартный | МЭК 62271, МЭК 60076-11 | ANSI/IEEE C57, серия C37 |
| Переключение среднего напряжения | Вакуумное распределительное устройство CB или SF₆ | Предохранитель + выключатель нагрузки (LBS) |
| Трансформатор | Сухой тип (предпочтительно) или масляный. | Масляный (стандартный) |
| Целевые регионы | Европа, Китай, Ближний Восток, Азиатско-Тихоокеанский регион, Африка | Северная Америка, Латинская Америка, часть Азии и Африки |
Таблица 2. Европейский и американский тип: классификация высшего уровня
Коробчатая подстанция европейского типа имеет модульную трехкамерную компоновку в корпусе из горячеоцинкованной или нержавеющей стали. Три отсека — распределительное устройство среднего напряжения, трансформатор и распределительное устройство низкого напряжения — физически разделены внутренними перегородками, что обеспечивает сдерживание дугового замыкания и обеспечивает независимый доступ для обслуживания без обесточивания соседних секций.

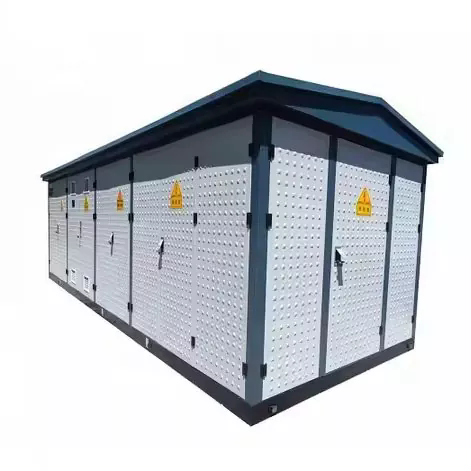

Рисунок 1 — Коробчатая подстанция европейского типа
В отсеке среднего напряжения размещается либо главный кольцевой блок (RMU), либо отдельные панели среднего напряжения в зависимости от топологии питания (радиальный или кольцевой фидер). Используются две основные технологии распределительных устройств:
| Технология | Описание |
|---|---|
| Вакуумный автоматический выключатель (VCB) | Прерывает токи повреждения и нагрузки в баллоне вакуумного прерывателя. Обеспечивает высокий срок службы (более 10 000 рабочих циклов), быстрое устранение неисправностей (<50 мс) и не содержит SF₆, что становится все более предпочтительным в соответствии с экологическими нормами. |
| Распределительное устройство с элегазовой изоляцией (КРУЭ) SF₆ | Для гашения дуги и изоляции используется газ гексафторид серы. Чрезвычайно компактный и очень надежный. Примечание. SF₆ является мощным парниковым газом (ПГП ~23 500), и его использование подлежит ужесточению экологического законодательства в ЕС и других странах. |
| Кольцевой основной блок (RMU) | Коммутационное устройство с заводской герметизацией и элегазовой изоляцией (SF₆ или вакуумом), сочетающее в себе выключатели нагрузки и защитные предохранители в компактном металлическом корпусе. Идеально подходит для распределительных сетей с кольцевой подачей. |
Распределительное устройство среднего напряжения обеспечивает все необходимые функции защиты: максимальную токовую защиту (ANSI 51), защиту от замыканий на землю (ANSI 51N/67N) и дифференциальную защиту, если указано. Соответствие стандарту IEC 62271-200 обеспечивает классификацию дугового замыкания (IAC — классификация внутренней дуги) для защиты персонала.
В трансформаторном отсеке подстанции европейского типа чаще всего размещается сухой трансформатор с литой изоляцией (серия SCB), хотя применяются и масляные агрегаты. Предпочтение сухого типа на подстанциях европейского типа согласуется с преимуществами пожарной безопасности, критически важными для городских, коммерческих и внутренних установок. Ключевые характеристики:
В низковольтном отсеке находится главный распределительный щит низкого напряжения с автоматическими выключателями в литом корпусе (MCCB) или воздушными автоматическими выключателями открытого типа (ACB) на отходящих фидерах, устройства учета электроэнергии, конденсаторы коррекции коэффициента мощности (опция), а также интерфейсы для удаленного мониторинга и интеграции SCADA. Шинные системы рассчитаны на номинальный ток с соответствующей стойкостью к короткому замыканию согласно IEC 61439.
| Параметр | Диапазон технических характеристик |
|---|---|
| Номинальная мощность | 100 кВА – 2500 кВА (стандарт); до 6300 кВА специальный |
| Класс напряжения среднего напряжения | 6 кВ, 10 кВ, 20 кВ, 35 кВ |
| Выходное напряжение низкого напряжения | 0,4 кВ (3P+N), доступно по индивидуальному заказу |
| Устройство переключения среднего напряжения | Вакуумный выключатель/SF₆ RMU/выключатель нагрузки |
| Тип трансформатора | Литая смола сухого типа (предпочтительно) или масляная. |
| Рейтинг короткого замыкания | 16 кА/20 кА/25 кА (1 с) — согласно IEC 62271 |
| Класс защиты | стандарт IP33D; IP44/IP54 с улучшенным корпусом |
| Температура окружающей среды | от –25 °C до +40 °C стандартно; Доступна арктическая версия –40 °C |
| Высота | Стандарт до 1000 м; дефорсированные версии до 4000 м |
| Применимые стандарты | МЭК 62271-202, МЭК 60076-11, МЭК 61439-1, ГБ/Т 17467 |
| Интеграция интеллектуальных сетей | Доступен интерфейс связи IEC 61850; Готовность к SCADA |
Т а б л и ц а 3 — Коробчатая подстанция европейского типа: ориентировочные технические характеристики
Американский тип (также называемый трансформаторной подстанцией с монтажом на площадке или с контурным питанием) отличается треугольной или линейной внутренней компоновкой, при этом отсек переключения среднего напряжения и секции измерения/распределения низкого напряжения доступны спереди и сбоку соответственно, а масляный трансформатор занимает центральный отсек. Внешний корпус обычно представляет собой массивный шкаф из окрашенной стали с защищенными от несанкционированного доступа дверцами, закрывающимися навесным замком и предназначенный для установки на уровне земли на бетонной площадке.
Рисунок 2 — Коробчатая подстанция американского типа
Американский тип использует более простую и экономичную конфигурацию переключения среднего напряжения по сравнению с европейским типом. Стандартная комплектация состоит из:
Эта конфигурация предлагает убедительное сочетание простоты, экономичности и надежности. Отсутствие сложной защитной электроники снижает нагрузку на техническое обслуживание и требования к специальным навыкам, что делает его хорошо подходящим для применения в районах с ограниченной технической инфраструктурой рабочей силы.
Трансформатор на подстанции американского типа всегда представляет собой масляный, герметичный (без консерванта) блок. Полностью герметичная конструкция предотвращает попадание влаги в масло, устраняя основную причину ухудшения изоляции. Ключевые характеристики:
Секция низкого напряжения подстанции американского типа сравнительно проще и обычно включает в себя главный выключатель или разъединитель с предохранителем, розетку счетчика энергии и соединения для отходящих фидеров низкого напряжения. Более сложное распределение низкого напряжения (несколько отходящих фидеров, коррекция коэффициента мощности, удаленный мониторинг) может быть встроено, но в стандартных конфигурациях оно встречается реже.
| Параметр | Диапазон технических характеристик |
|---|---|
| Номинальная мощность | 75 кВА – 2500 кВА (стандарт); 3750 кВА+ в специальном исполнении |
| Класс напряжения среднего напряжения | 5 кВ, 15 кВ, 25 кВ, 35 кВ (класс ANSI) |
| Выходное напряжение низкого напряжения | 120/240 В (однофазный), 208Y/120 В, 480Y/277 В или по индивидуальному заказу |
| Устройство переключения среднего напряжения | Bay-O-Net / предохранитель ограничения тока + выключатель нагрузки |
| Тип трансформатора | Маслопогруженные, герметичные (ОНАН) |
| Корпус | Толстая сталь, порошковое/полиуретановое покрытие; устойчивый к несанкционированному вмешательству |
| Класс защиты | Стандарт NEMA 3R (устойчив к дождю и мокрому снегу); NEMA 4X опционально |
| Дизайн Deadfront | Да — угловые соединители для безопасной заделки кабеля среднего напряжения |
| Применимые стандарты | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Петлевая подача | Стандарт — две позиции входящего кабеля среднего напряжения (с возможностью подачи по контуру) |
Т а б л и ц а 4 — Коробчатая подстанция американского типа: ориентировочные технические характеристики
Хотя оба типа продуктов выполняют фундаментальную задачу компактного, сборного распределения электроэнергии, их принципы проектирования, возможности защиты, профили стоимости жизненного цикла и оптимальные среды применения существенно различаются. В таблице ниже представлено структурированное сравнение, помогающее принять решение о выборе технологии.
| Критерий | Европейский тип | Американский тип |
|---|---|---|
| Защита среднего напряжения | Полная защита выключателя с помощью реле; высокая селективность ошибок | На основе предохранителя; более простая, ограниченная селективность зон разлома |
| Трансформатор | Предпочтителен сухой тип — пожаробезопасен, требует минимального обслуживания. | Маслопогруженные — надежные, экономичные, проверенные |
| Капитальные затраты | Выше (надбавка 15–30 % по сравнению с американской) | Нижний — экономичный для проектов с ограниченным бюджетом. |
| Готовность к умным сетям | Отлично — МЭК 61850, SCADA, дистанционное управление. | Базовый — ограниченный врожденный интеллект; обновляемый |
| Пожарная безопасность | Отлично (трансформатор сухой, класс пожарной безопасности F1) | Хорошо — герметичная масляная конструкция; необходимы противопожарные меры |
| Обслуживание | Очень низкий — сухой тип не требует обслуживания масла. | Умеренный — периодический контроль состояния масла |
| Установка | Немного сложнее; специалист по вводу в эксплуатацию | Просто, быстро — идеально для распределенного развертывания |
| Устойчивость к перегрузке | Хорошо (с опцией принудительного воздушного охлаждения) | Отлично — большая тепловая масса масла |
| Первичный стандарт | ИЭК 62271-202/ГБ/Т 17467 | ANSI/IEEE C57.12.26/C57.12.28 |
Таблица 5 — Подстанция коробчатого типа европейского и американского типа: всестороннее сравнение
Ни один из типов не является универсальным. Европейский тип обеспечивает более высокий уровень защиты, пожарной безопасности и масштабируемости интеллектуальных сетей при более высокой цене, что делает его оптимальным для городских, коммерческих и регулируемых сред. Американский тип обеспечивает выдающуюся экономическую эффективность и простоту развертывания для промышленных парков, пригородных сетей и проектов с ограниченным бюджетом.
Корпус является первой линией защиты внутреннего электрооборудования и представляет собой важнейший элемент долгосрочной надежности. В подстанциях Lugao Power Box используется следующая иерархия конструкции в зависимости от типа продукта и экологических требований:
| Тип материала | Описание |
|---|---|
| Горячеоцинкованная сталь (HDG) | Базовая конструкция для всех стандартных блоков. Цинковое покрытие обеспечивает отличную коррозионную стойкость; подходит для общепромышленных и городских условий. Минимальный слой цинка: 85 мкм по ISO 1461. |
| Нержавеющая сталь 304/316L | Предназначен для прибрежного, морского, химического применения или применения в условиях высокой влажности. Марка 316L обеспечивает превосходную устойчивость к хлоридам. Стандарт для морских ветряных подстанций. |
| Корпус из алюминиевого сплава | Облегченный вариант для объектов с ограничениями по весу или транспортной логистикой. Анодированная поверхность обеспечивает стойкость к коррозии без покраски. |
| Композитный стеклопластик / стеклопластик | Опция из армированного стекловолокном полимера для применений, требующих немагнитных и непроводящих корпусов (например, аппараты МРТ, чувствительная электронная среда). |
Защита корпуса от твердых частиц и воды определяется кодом IP (IEC 60529). Стандартные и повышенные уровни защиты Лугао:
| IP-класс | Уровень защиты | Типичное применение |
|---|---|---|
| IP33D | Защита от пыли/дождя (брызги 15°) | Стандартная наружная установка, общий климат |
| IP44 | Защита от брызг со всех сторон | Прибрежные районы, тропические зоны с большим количеством осадков |
| IP54 | Пыленепроницаемость + брызгозащищенность | Пыльная промышленная среда, пустынный климат. |
| НЕМА 3Р | Дождь и мокрый снег (стандарт ANSI/NEMA) | Американского типа для проектов Северной Америки/ANSI |
Таблица 6. Классы защиты корпуса IP/NEMA, предлагаемые Lugao Power
Эффективное управление температурным режимом внутри корпуса имеет важное значение для предотвращения преждевременного старения изоляции и обеспечения работы в пределах номинальных температур. На подстанциях Лугао работают:
Соблюдение применимых международных и национальных стандартов не является обязательным — оно является основой утверждения проектов, соглашений о межсетевом соединении, страхового покрытия и долгосрочной защиты юридической ответственности. Продукция Lugao Power разрабатывается, производится и тестируется в соответствии со всей матрицей применимых стандартов для продукции как европейского, так и американского типа.
| Стандартный | Тело | Объем |
|---|---|---|
| МЭК 62271-202 | МЭК | Сборные подстанции высокого/низкого напряжения — основной стандарт проектирования европейского типа. |
| МЭК 60076-11 | МЭК | Силовые трансформаторы сухого типа — пожаробезопасность, климатический класс, изоляция. |
| МЭК 62271-1/-100/-200 | МЭК | Общие технические условия на распределительные устройства переменного тока; автоматические выключатели переменного тока; Распределительное устройство переменного тока в металлическом корпусе. |
| МЭК 61439-1/-2 | МЭК | Низковольтные распределительные устройства и устройства управления — проектирование и испытания распределительных щитов низкого напряжения. |
| АНСИ/ИИЭР С57.12.26 | IEEE | Требования к масляным однофазным распределительным трансформаторам американского типа, монтируемым на площадке. |
| АНСИ/ИИЭР С57.12.28 | IEEE | Целостность корпуса оборудования, монтируемого на подставке, — механические характеристики и безопасность по стандарту ANSI. |
| ГБ/Т 17467 | САК | Китайский национальный стандарт для сборных подстанций высокого и низкого напряжения (эквивалент IEC 62271-202). |
| CE (LVD + ЭМС) | Евросоюз | Обязательно для продуктов, размещаемых на рынке ЕС/ЕЭЗ. Демонстрирует соответствие Директиве по низковольтному оборудованию и Директиве по ЭМС. |
| КСС (3С) | CNCA | Обязательная сертификация Китая — требуется для регулируемой электротехнической продукции, продаваемой на внутреннем рынке Китая. |
Таблица 7 — Матрица соответствия стандартам: подстанции силового блока Лугао
При закупках для международных проектов всегда указывайте применимые стандарты в документах запроса предложений и требуйте поддающиеся проверке сертификаты типовых испытаний от аккредитованной сторонней лаборатории (например, KEMA, TÜV, SGS, CESI). Lugao Power поддерживает текущие протоколы типовых испытаний и сертификационную документацию для всех стандартных линеек продукции и предоставляет копии как часть стандартного пакета документации по поставке.
Трансформаторные подстанции коробчатого типа используются в самых разнообразных целях. В следующих разделах представлены основные сегменты приложений с конкретными рекомендациями по выбору типа продукта, ключевым инженерным требованиям и соответствующим возможностям Lugao для каждого из них.
Муниципальные коммунальные предприятия и городские распределительные компании используют коробчатые подстанции для окончательного преобразования напряжения 10–35 кВ в напряжение 0,4 кВ в городских условиях, где места мало, а требования к эстетике, шуму и безопасности строгие. Типичные сценарии развертывания включают подземные помещения, надземные позиции киосков, а также внутри многоуровневых автостоянок или подвалов зданий.
Промышленным паркам и крупным производственным городкам требуется надежная, быстро развертываемая инфраструктура распределения электроэнергии, способная обслуживать разнообразные нагрузки — приводы двигателей, технологическое отопление, сжатый воздух, системы отопления, вентиляции и кондиционирования — с высокими коэффициентами нагрузки и высокими требованиями к качеству электроэнергии.
Для проектов солнечной фотоэлектрической и ветровой энергетики коммунальных предприятий требуется большое количество повышающих подстанций (обычно выход инвертора 0,69 кВ к коллекторной сети 10/35 кВ). Экономика и график этих проектов очень зависят от стоимости оборудования и сроков установки — в обеих областях блочные подстанции предлагают решающие преимущества по сравнению со строительством традиционных подстанций.
Развитие крупной инфраструктуры — аэропортов, морских портов, систем метро и железных дорог, стадионов, центров обработки данных и водоочистных сооружений — требует надежного первичного распределения электроэнергии с четко определенными требованиями к доступности и ремонтопригодности. Коробочные подстанции служат первичными распределительными точками и вторичными подстанциями в распределительной сети объекта.
Строительные проекты, операции по аварийному восстановлению, крупные мероприятия и военные действия требуют портативной, быстро развертываемой инфраструктуры распределения электроэнергии. Коробчатые подстанции, монтируемые на раме или прицепе, обеспечивают полную возможность распределения электроэнергии при минимальной подготовке площадки.
| Шаг | Активность | Ключевые вопросы и соображения |
|---|---|---|
| 1 | Определить нагрузку и мощность | Общая нагрузка (кВА), коэффициент спроса, прогноз роста нагрузки в течение 15–20 лет? Размер для загрузки 70–80 % при пиковой прогнозируемой нагрузке. |
| 2 | Определить уровни напряжения | Доступное напряжение питания среднего напряжения? Требуемое распределительное напряжение низкого напряжения? Необходимо ли регулирование напряжения (OLTC) для стабильности нагрузки? |
| 3 | Оценка сайта и окружающей среды | В помещении или на открытом воздухе? Диапазон температуры окружающей среды, высота над уровнем моря, влажность, уровень загрязнения (соль, пыль, химикаты)? Ограничения по пространству? |
| 4 | Выберите тип продукта | Приоритет пожарной безопасности → Европейский (сухой тип). Бюджетное ограничение/простая защита → Американец. Умные сети/автоматизация → Европа. |
| 5 | Укажите стандарты | Определить обязательные стандарты для юрисдикции проекта. Укажите необходимые сертификационные знаки (IEC, ANSI, CE, CCC и т. д.) в запросе предложения. |
| 6 | Оцените совокупную стоимость владения | Сравните общую стоимость владения: капитальные затраты + капитализированные потери холостого хода + капитализированные потери под нагрузкой + затраты на техническое обслуживание в течение срока службы. |
Таблица 8 — Схема выбора шестиступенчатой блочной подстанции
| Выбирайте ЕВРОПЕЙСКИЙ ТИП, если… | Выбирайте АМЕРИКАНСКИЙ ТИП, если… |
|---|---|
| –Установка производится в помещении, в городе или рядом с жилыми зданиями. – Нормы пожарной безопасности запрещают использование маслонаполненного оборудования. –Требуется интеграция Smart Grid/SCADA –Указана высокая защитная дискриминация – Минимальное техническое обслуживание является приоритетом – Объект подвергается воздействию высокой влажности или агрессивной атмосферы. – Юрисдикция проекта IEC (Европа, Китай, Ближний Восток, Африка) |
– Бюджет проекта ограничен. –Быстрое развертывание имеет решающее значение -Применение промышленное, пригородное или сельское, на открытом воздухе. – Важна устойчивость к перегрузкам –Простое управление техническими специалистами общего профиля – Используется топология сети среднего напряжения с кольцевым питанием. –Юрисдикция проекта ANSI/IEEE (Америка, часть Азии) |
Т а б л и ц а 9 — Краткое руководство по выбору: европейский и американский тип
При отправке запроса цен (RFQ) компании Lugao Power или любому поставщику блочной подстанции необходимо предоставить или запросить следующие технические данные:
Лугао Пауэр Ко., Лтд.является китайским специализированным производителем силовых трансформаторов и трансформаторных подстанций коробчатого типа, специализирующимся исключительно на проектировании, проектировании и поставке электрораспределительного оборудования для внутреннего и международного рынков. Особая ориентация компании на продукцию обеспечивает такую глубину технических возможностей и стабильное качество производства, которые поставщики электрооборудования широкого профиля не могут воспроизвести.
Lugao выступает как OEM-партнером международных электротехнических брендов, так и прямым оптовым поставщиком EPC-подрядчикам, коммунальным предприятиям и промышленным разработчикам по всему миру. Прямые поставки с завода исключают наценку дистрибьюторов и обеспечивают стабильное качество, прямой доступ к инженерным разработкам и надежность поставок для клиентов.

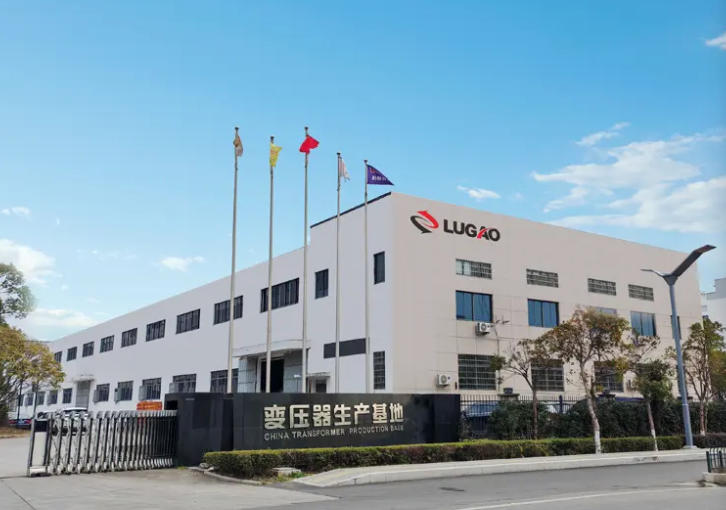

Рисунок 3 — Производственное предприятие Лугао Пауэр Ко., Лтд.
| Продукт | Доступные варианты | Диапазон мощности |
|---|---|---|
| Коробчатая подстанция европейского типа | VCB / SF₆ RMU / LBS + Сухой или масляный трансформатор | 100 кВА – 6300 кВА |
| Коробчатая подстанция американского типа | Предохранитель+LBS, петлевое питание, монтаж на площадке, масляный трансформатор | 75 кВА – 3750 кВА+ |
| Распределительный трансформатор сухого типа | Серия SCB, литая смола, класс пожарной безопасности F1 | 30 кВА – 10 000 кВА |
| Масляный трансформатор | Серия S11/S13/S15, ОНАН/ОНАФ/ОФАФ | 30 кВА – 50 000 кВА |
| Подстанции по индивидуальному заказу/OEM | Полное инженерное обслуживание, индивидуальные размеры и характеристики | Согласно спецификации проекта |
Таблица 10 — Обзор портфеля энергетической продукции Lugao
| Преимущество | Описание |
|---|---|
| Специализированный фокус | Все инженерные ресурсы, испытательные стенды и производственный процесс в Лугао предназначены для производства трансформаторов и подстанций. Никакого разбавления опыта по несвязанным линейкам продуктов. |
| Соответствие множественным стандартам | Продукты сертифицированы по стандартам IEC, ANSI/IEEE, GB, CE и CCC, что позволяет развертывать их практически в любой проектной юрисдикции по всему миру без необходимости реинжиниринга. |
| Индивидуальное проектирование | Собственная команда дизайнеров обеспечивает полную индивидуализацию: нестандартные напряжения, необычные мощности, специальные материалы корпуса, конструкции для экстремальных климатических условий и интеграцию с интеллектуальными сетями. |
| Прямые цены с завода | Устранение наценки дистрибьюторов обеспечивает структурное преимущество в затратах на 15–25% по сравнению с эквивалентными продуктами, приобретенными через дистрибьюторские сети. |
| Проверенная надежность | Продукты разработаны и проверены для работы в условиях постоянной полной нагрузки, высокой влажности, высокой температуры, соляного тумана и пустынной пыли. |
| OEM-партнерство | Полная OEM-возможность, включая индивидуальную паспортную табличку, документацию и упаковку для клиентов международных брендов, которым требуется поставка с белой этикеткой. |
Lugao Power экспортирует блочные подстанции и силовые трансформаторы для проектов в Азиатско-Тихоокеанском регионе, на Ближнем Востоке, в Африке, Европе и Америке. Портфолио компании, соответствующее множеству стандартов, а также опыт международной логистики, таможенной документации и требований к одобрению местных коммунальных предприятий делают ее надежным партнером для трансграничных поставок проектов.
Производственные и инженерные операции Lugao Power регулируются Системой управления качеством (QMS), соответствующей принципам ISO 9001, охватывающей полный жизненный цикл продукта, от закупки материалов до доставки и послепродажной поддержки. СМК включает в себя документированные процедуры контроля всех важнейших производственных процессов, квалификации поставщиков, внутрипроизводственного контроля, управления несоответствиями и обслуживания калиброванного испытательного оборудования.
Каждая коробчатая подстанция Лугао перед поставкой проходит комплексную программу плановых испытаний, в том числе:
| Тест | Стандарт/Критерии приемки |
|---|---|
| Диэлектрик среднего напряжения (выдерживает переменный ток) | IEC 62271-1 / ANSI C37: Применяется при номинальном уровне изоляции в течение 1 минуты — без пробоя. |
| Выдерживаемая частота сети низкого напряжения | МЭК 61439-1: Применяется в соответствии с номинальным уровнем изоляции — без пробоя. |
| Плановые испытания трансформатора | IEC 60076-1: Сопротивление обмотки, коэффициент напряжения, полное сопротивление короткого замыкания, потери холостого хода, потери нагрузки. |
| Сопротивление изоляции | Согласно IEC 60076/IEC 62271 — сопротивление измерено при 2500 В постоянного тока; по сравнению с заводским базовым уровнем |
| Функциональный тест реле защиты | Все функции защиты проверены на соответствие настройкам координации реле; время поездки проверено |
| Проверка функции блокировки | Все механические и электрические блокировки проверены для предотвращения неправильной последовательности переключения. |
| Визуальный и габаритный контроль | Все компоненты, этикетки, маркировка кабелей и соединения проверены на соответствие утвержденному чертежу. |
| Проба масла (масляные агрегаты) | IEC 60296: Диэлектрическая прочность, содержание влаги и кислотность проверены и сертифицированы. |
Т а б л и ц а 11 — Программа плановых испытаний коробчатых подстанций Лугао
Для крупных заказов или по запросу клиента Lugao Power организует на своем предприятии сертифицированные заводские приемочные испытания (FAT). Во время FAT инженеры заказчика или назначенный инспектор могут наблюдать за всеми стандартными электрическими испытаниями, проверять сертификаты материалов и компонентов, проверять соответствие размеров, проверять документацию по качеству и подтверждать точность паспортной таблички перед авторизацией отгрузки. Полные отчеты испытаний FAT с данными испытаний, записями о калибровке и подписью инспектора предоставляются как часть пакета поставочной документации.
