В этом информационном документе представлен всесторонний анализ мировой индустрии силовых трансформаторов с целенаправленным рассмотрением двух доминирующих технологических категорий: сухих и масляных трансформаторов. В нем исследуются инженерные принципы, сегментация приложений, международная нормативно-правовая база, экономика жизненного цикла и динамика развивающихся рынков. В документе также показано, как Lugao Power Co., Ltd., специализированный производитель в Китае, отвечает требованиям современного рынка посредством инженерного совершенства, строгих систем качества и возможностей гибкой настройки.
Силовые трансформаторы являются основой инфраструктуры современных электрических сетей. По мере роста глобального спроса на электроэнергию, вызванного урбанизацией, расширением промышленности и интеграцией возобновляемых источников энергии, спрос на передовые, надежные и эффективные трансформаторные технологии становится все более важным. Этот документ предназначен для инженеров, специалистов по закупкам, разработчиков проектов, инвесторов в инфраструктуру и лиц, ответственных за энергетическую политику.
1.1 Определение и основная функция
A силовой трансформаторЭто электромагнитное устройство, которое передает электрическую энергию между двумя или более цепями по принципу электромагнитной индукции. Его основная цель — преобразовать электроэнергию с одного уровня напряжения в другой — либо повысить напряжение для передачи высокого напряжения на большие расстояния, либо снизить напряжение для безопасного распределения среди промышленных, коммерческих и бытовых потребителей.
В отличие от генераторов или двигателей, трансформаторы не содержат движущихся частей при выполнении своей основной функции, что делает их по своей сути надежными, долговечными и не требующими особого обслуживания устройствами. Основное уравнение, определяющее работу трансформатора:
V1/V2 = N1/N2 = I2/I1
Где V представляет напряжение, N представляет количество витков в первичной (1) и вторичной (2) катушках, а I представляет ток. Это элегантное соотношение позволяет точно рассчитать коэффициенты трансформации напряжения в широком диапазоне номинальных мощностей.
1.2 Исторический контекст
Изобретение практического трансформатора в 1880-х годах Уильямом Стэнли, Николой Теслой и другими сыграло важную роль в создании систем питания переменного тока (AC). Первый коммерческий трехфазный силовой трансформатор был установлен в 1890-х годах, открыв возможность передачи электроэнергии на большие расстояния при высоком напряжении и малом токе, что значительно снизило резистивные потери. С тех пор технология трансформаторов развивалась благодаря достижениям в области материаловедения, улучшению изоляции, цифровому мониторингу и оптимизации энергоэффективности.
1.3 Роль в современной энергетической инфраструктуре
Сегодня силовые трансформаторы составляют основу каждой системы электроснабжения. От массивных повышающих трансформаторов генераторов (GSU) на электростанциях до распределительных трансформаторов, обслуживающих жилые кварталы, трансформаторы можно найти в каждом узле электрической сети. Подстанции энергоснабжения обычно содержат несколько мощных силовых трансформаторов, которые выдерживают мощность в десятки или сотни мегавольт-ампер (МВА).
Промышленные объекты, коммерческие комплексы, центры обработки данных, транзитные системы, морские платформы и электростанции, работающие на возобновляемых источниках энергии, — все они зависят от надежных трансформаторных решений. Выбор типа трансформатора, мощности, метода охлаждения, класса изоляции и аксессуаров — это техническое решение, которое напрямую влияет на надежность, безопасность, энергоэффективность и долгосрочные эксплуатационные расходы сети.
2.1 Размер рынка и траектория роста
Мировой рынок силовых трансформаторов демонстрировал устойчивый рост на протяжении последнего десятилетия и продолжает расширяться. Благодаря замене устаревшей сетевой инфраструктуры, быстрой электрификации в странах с развивающейся экономикой, интеграции возобновляемых источников энергии и модернизации интеллектуальных сетей рынок представляет собой один из наиболее стратегически значимых сегментов отрасли электротехнического оборудования.
Ключевые показатели рынка включают совокупный годовой темп роста (CAGR) примерно 5,5–7% до 2030 года, при этом Азиатско-Тихоокеанский регион представляет собой крупнейший региональный рынок, на который приходится более 45% мирового спроса. Китай остается крупнейшим национальным рынком как производителя, так и потребителя силовых трансформаторов.
2.2 Ключевые драйверы рынка
2.3 Динамика регионального рынка
| Область | Доля рынка | Драйвер роста | Ключевая тенденция |
| Азиатско-Тихоокеанский регион | ~45% | Урбанизация | Умная сеть |
| Северная Америка | ~20% | Модернизация сети | Замена |
| Европа | ~18% | Энергетический переход | Морской ветер |
| Ближний Восток и Африка | ~10% | Электрификация | Высокотемпературные агрегаты |
| Латинская Америка | ~7% | Инвестиции в коммунальные услуги | Горное дело |
2.4 Конкурентная среда
Мировой рынок силовых трансформаторов обслуживается сочетанием крупных транснациональных компаний и специализированных региональных производителей. Крупнейшие международные игроки включают ABB (теперь Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric и Eaton. Однако китайские производители, такие как TBEA, China XD Group, CRRC, а также специализированные фирмы, такие какЛугаоЭнергетическая Компания, ОООзавоевали значительную долю международного рынка благодаря конкурентоспособным ценам, быстрой доставке и повышению стандартов качества.
Китайские производители в настоящее время удовлетворяют значительную часть мирового спроса на трансформаторы, особенно в Юго-Восточной Азии, на Ближнем Востоке, в Африке и Латинской Америке. Китайские производители все чаще соблюдают международные сертификаты, включая стандарты IEC, CE и ANSI/IEEE, что обеспечивает более широкий доступ на глобальный рынок.

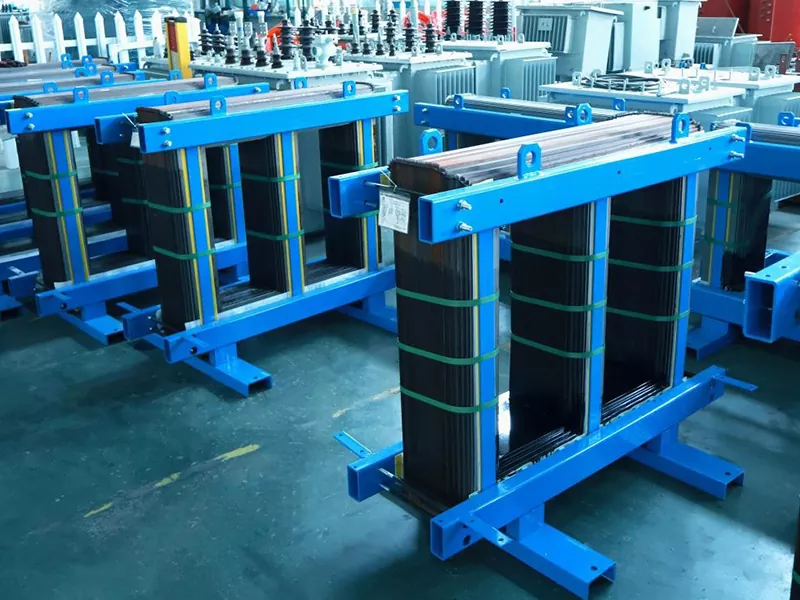

3.1 Конструкция магнитного сердечника
Магнитный сердечник является центральным элементом любого силового трансформатора. Он обеспечивает путь с низким сопротивлением для магнитного потока, соединяющего первичную и вторичную обмотки. Конструкция сердечника напрямую влияет на потери холостого хода (потери в железе), ток возбуждения, акустический шум и механическую стабильность.
Сердечники современных трансформаторов изготавливаются из холоднокатаных пластин кремниевой стали с ориентированной зернистой структурой (CRGO), которые точно вырезаются и укладываются друг на друга, чтобы минимизировать потери на вихревые токи. В усовершенствованных конструкциях могут использоваться аморфные стальные сплавы, которые демонстрируют значительно меньшие потери на гистерезис и вихревые токи, что особенно полезно в распределительных трансформаторах, где потери холостого хода непрерывно накапливаются в течение десятилетий эксплуатации.
3.2 Конструкция обмоток и системы изоляции
Обмотки изготавливаются из проводников из бескислородной меди или алюминия, сформированных в катушки, которые точно намотаны для достижения требуемого коэффициента трансформации, плотности тока и импеданса. В обмотках высокого напряжения обычно используются послойные или дисковые конфигурации, тогда как в обмотках низкого напряжения часто используются фольгированные или спиральные конструкции.
Системы изоляции различаются в зависимости от типа трансформатора. В масляных трансформаторах используется пропитанная маслом бумага (крафт-бумага или термообработанная бумага) в качестве первичной твердой изоляции, дополненная барьерами из прессованного картона, а также минеральное масло в качестве охлаждающей жидкости и диэлектрика. В трансформаторах сухого типа используются системы изоляции из литой смолы (эпоксидной смолы) или открытой намотки, армированной стекловолокном, которые обеспечивают отличную устойчивость к влаге, пыли и загрязнениям без жидких диэлектриков.
3.3 Охлаждение и управление температурой
Управление температурным режимом является одним из наиболее важных аспектов конструкции трансформатора. Чрезмерная температура ускоряет старение изоляции, увеличивает потери и в конечном итоге сокращает срок службы трансформатора. Трансформаторы классифицируются по способу охлаждения с использованием стандартных обозначений ONAN/ONAF/OFAF для масляных трансформаторов и обозначений AN/AF для агрегатов сухого типа.
| Код охлаждения | Описание |
| ОНАН | Масло Натуральное Воздух Натуральное |
| ОНАФ | Масло Натуральное Воздушное Форсированное |
| ОФАФ | Нефтяные ВВС |
| АН | Воздух Натуральный |
| АФ | ВВС |
3.4 Устойчивость к короткому замыканию
Силовые трансформаторы должны выдерживать огромные электромагнитные силы, возникающие во время коротких замыканий в подключенной электрической сети. Предполагаемые токи короткого замыкания могут достигать 20–25-кратного номинального тока, создавая силы, пропорциональные квадрату тока. Прочная механическая конструкция, включая скрепленные обмотки, строгий контроль геометрии намотки и конструкция каркаса, необходима для обеспечения стойкости.
Испытание на короткое замыкание в соответствии со стандартами IEC 60076-5 или IEEE C57.12 подтверждает механическую и тепловую целостность трансформатора в условиях неисправности. Это тестирование представляет собой одно из самых строгих квалификационных требований в отрасли энергетического оборудования.

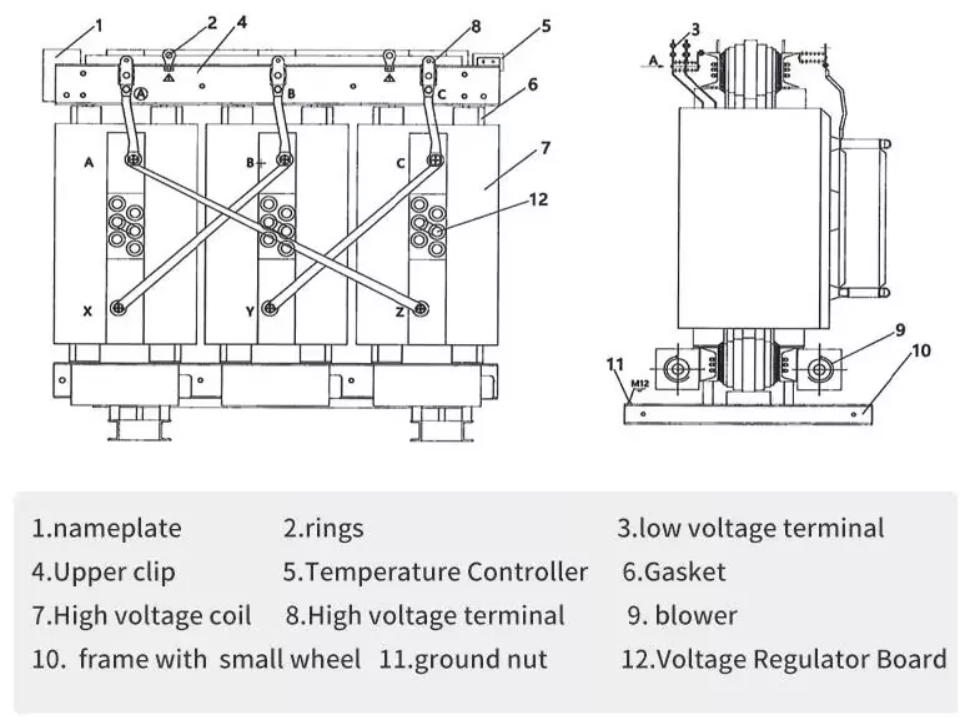

В трансформаторах сухого типа вместо жидких диэлектриков используются воздушные и твердые изоляционные материалы — в основном эпоксидная смола или системы, армированные стекловолокном. Обмотки либо залиты эпоксидной смолой (литая смола сухого типа, или ЭЛТ), либо намотаны проводниками, обернутыми стекловолокном, и пропитаны смолой или лаком под вакуумом (VPI). Трансформаторы сухого типа с литой изоляцией, наиболее распространенный современный вариант, полностью герметизируют обмотки смесью эпоксидной смолы и минерального наполнителя, обычно в условиях вакуумного литья для устранения пустот. В результате получается надежная, герметичная, самозатухающая изоляционная система, не требующая жидкого хладагента и изначально огнестойкая.
Трансформаторы сухого типа являются предпочтительным выбором там, где близость к людям или чувствительным конструкциям делает приоритетной безмасляную работу. Основные области применения включают городские подстанции в коммерческих и офисных зданиях, больницах и медицинских учреждениях, гостиницах и гостиничных комплексах, железнодорожных станциях и системах метро, производственные предприятия с требованиями к чистым помещениям, центры обработки данных и телекоммуникационные объекты, преобразовательные станции возобновляемой энергии и энергосистемы морских судов.
Ключевые характеристики: Трансформаторы сухого типа Лугао
Лугао Power Co., Ltd. производит трансформаторы сухого типа с литой смолой (CRT) и с вакуумной пропиткой под давлением (VPI). Стандартные номинальные характеристики охватывают диапазон от 25 до 16 000 кВА с первичным напряжением до 35 кВ. Продукты соответствуют стандартам IEC 60076-11, GB/T 10228, CE и CCC. Доступны специальные классы корпусов, переключатели ответвлений, системы контроля температуры и модернизация принудительного воздушного охлаждения.

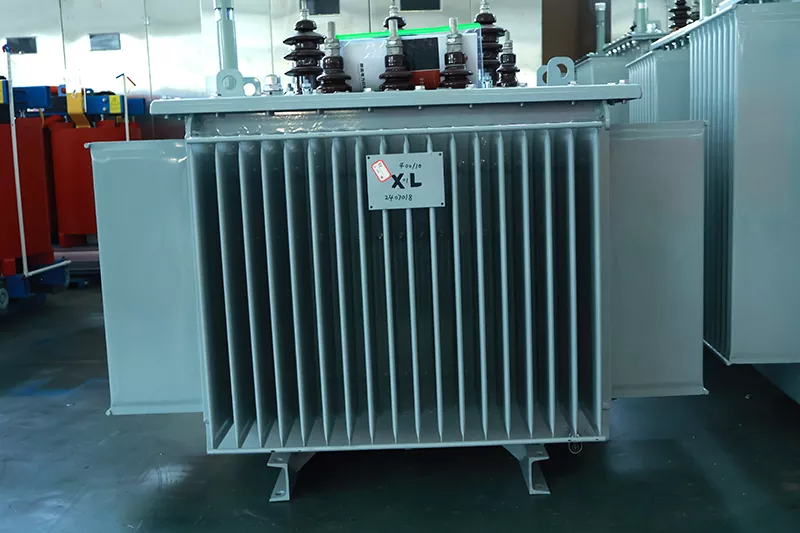

В силовых масляных трансформаторах минеральное трансформаторное масло (или альтернативные диэлектрические жидкости, такие как синтетические эфиры или натуральные эфирные масла) используется как в качестве первичной изоляционной среды, так и в качестве основного охлаждающего агента. Активная часть трансформатора, состоящая из сердечника и обмоток, полностью погружена в эту диэлектрическую жидкость внутри герметичного стального резервуара. Тепло, выделяемое за счет потерь в сердечнике и обмотках, передается маслу, а затем рассеивается в окружающий воздух через батареи радиаторов, гофрированные стенки резервуара или охлаждающие трубки.
Сочетание высокоэффективной теплопередачи масла и превосходных диэлектрических и изолирующих свойств минерального масла позволяет масляным трансформаторам достигать очень высокой плотности мощности, что делает их предпочтительной технологией для применений высокой мощности и наружной установки в различных классах напряжения: от распределительного (11–33 кВ) до сверхвысокого напряжения (750 кВ и выше).
Растущая экологическая осведомленность стимулировала интерес к биоразлагаемым и огнестойким диэлектрическим жидкостям для масляных трансформаторов. Жидкости на основе натуральных эфиров, полученные из растительных масел, обладают биоразлагаемостью, превышающей 95%, и значительно более высокой температурой воспламенения (свыше 300°C против примерно 145°C для минерального масла). Жидкости на основе синтетических эфиров обладают аналогичными преимуществами при более широком температурном диапазоне. Эти жидкости все чаще используются в трансформаторах вблизи экологически чувствительных мест, внутри зданий или в зонах повышенного пожароопасности.
Масляные трансформаторыдоминируют в наружных коммунальных подстанциях, высоковольтных точках соединения, промышленных источниках энергии, горнодобывающих предприятиях, нефтегазовых объектах, гидроэлектростанциях и тепловых электростанциях, коллекторных станциях возобновляемой энергии и преобразовательных станциях постоянного тока высокого напряжения (HVDC). Их сочетание высокой эффективности, перегрузочной способности и конкурентоспособной стоимости при больших номиналах делает их глобальным стандартом для энергетической инфраструктуры коммунального масштаба.
Ключевые характеристики: Масляные трансформаторы Лугао
Лугао Power Co., Ltd. производит масляные трансформаторы мощностью от 10 кВА до 50 МВА с первичным напряжением от 3,3 кВ до 110 кВ. Продукция включает блоки стандартной эффективности серий S11 и S13, а также варианты с аморфным сердечником с низкими потерями. Все устройства соответствуют IEC 60076, GB 1094 и международным стандартам, указанным заказчиком. Опции включают OLTC, DETC, интеграцию реле защиты, газовое реле, датчики температуры и индивидуальные конфигурации резервуаров.
| Параметр | Сухой тип (ЭЛТ) | масляный | Фактор принятия решения |
| Максимальное напряжение | До 36 кВ | До 1100 кВ | Высокое напряжение: нефть побеждает |
| Максимальный рейтинг | До ~20 МВА | До 1500 МВА | Большая емкость: нефть побеждает |
| Пожарная безопасность | Отлично (F1/F0) | Требуется сдерживание | В помещении: сухие победы |
| Обслуживание | Очень низкий | Умеренный (проверка масла) | Легкость: сухие победы |
| Стоимость за МВА | Выше | Ниже | Бюджет: нефть побеждает |
| Экологический риск | Никто | Возможность разлива нефти | Эко: сухие победы |
| Уровень шума | 55–70 дБ(А) | 45–60 дБ(А) | Зоны затишья: нефть побеждает |
| Перегрузочная способность | Ограниченный | Отличный | Пики: нефть побеждает |
| Влагостойкость | Отличный (запечатанный) | Хорошо (герметичный бак) | Влажность: сухая победа |
| Скорость установки | Быстрый (без заливки масла) | Медленнее (заливка масла) | Скорость: сухие победы |
Стандарты на трансформаторы определяют минимальные требования к производительности, безопасности и испытаниям, которым должна соответствовать продукция, чтобы считаться подходящей для применения в электроэнергетике. Соответствие признанным международным стандартам является обязательным условием для утверждения проекта, подключения к сетям, финансирования и экспорта на регулируемые рынки. Это также дает покупателям гарантию стабильного качества и совместимости с последующим оборудованием.
Помимо соответствия стандартам проектирования, трансформаторы, предназначенные для конкретных рынков, требуют сертификации продукции в признанных органах. Маркировка CE является обязательной для оборудования, ввозимого в Европейскую экономическую зону, и подтверждает соответствие Директиве по низковольтному оборудованию и Директиве по электромагнитной совместимости. CCC (Обязательная сертификация Китая) требуется для оборудования, продаваемого на территории Китая. Стороннее тестирование, проводимое лабораториями KEMA, TUV, UL или CSA, может потребоваться в соответствии с конкретными спецификациями проекта или конечными клиентами с повышенными требованиями к надежности.
Статус соответствия Лугао
Лугао Power Co., Ltd. разрабатывает и производит всю продукцию в соответствии с сериями IEC 60076, GB 1094, GB/T 10228, ANSI/IEEE C57 и британскими стандартами. Продукция имеет сертификаты CE и CCC. Управление качеством на заводе сертифицировано по стандарту ISO 9001:2015. Специальное проектирование по стандартам ANSI, BS или AS/NZS доступно по запросу для экспортных проектов.
Производство трансформаторов мирового класса требует строгого управления качеством на каждом этапе производства. От входного контроля материалов до окончательных заводских приемочных испытаний дисциплинированная система качества является единственной надежной гарантией стабильных эксплуатационных характеристик. Ведущие производители внедряют системы управления качеством, сертифицированные по стандарту ISO 9001, дополненные планами качества для конкретных процессов, статистическим контролем процесса (SPC) по критическим параметрам и полной отслеживаемостью материалов и результатов испытаний.
Качество трансформатора в конечном итоге отражает качество его сырья. Ключевые входящие материалы, подлежащие входному контролю качества (IQC), включают пластины кремниевой стали (измеряются по толщине, магнитной проницаемости и потерям в сердечнике), медные или алюминиевые проводники (проверяются на чистоту, размеры и электропроводность), системы эпоксидных смол и отвердители для конструкций ЭЛТ (вязкость, время гелеобразования и механические свойства), изоляционную бумагу и прессованный картон (диэлектрическая прочность, содержание влаги и допуск на размеры), а также трансформаторное минеральное масло (диэлектрическая прочность, содержание влаги, кислотность и растворимость). газовый анализ для маслонаполненных агрегатов).
| Плановый тест | Цель |
| Измерение соотношения | Проверяет точность соотношения оборотов в соответствии со спецификациями паспортной таблички. |
| Проверка векторной группы и фазового смещения | Подтверждает соединения обмоток и полярность. |
| Измерение напряжения импеданса и потерь нагрузки | Подтверждает полное сопротивление утечки и потери в меди при номинальном токе. |
| Потери холостого хода и измерение тока холостого хода | Подтверждает потери в сердечнике и ток намагничивания при номинальном напряжении. |
| Испытание на выдержку приложенного напряжения | Проверяет целостность изоляции обмоток относительно земли и между обмотками. |
| Испытание на устойчивость к наведенному напряжению | Проверяет способность внутренней изоляции при напряжении повышенной частоты. |
| Измерение сопротивления изоляции | Проверяет общее состояние изоляции и чувствительность к влаге. |
Потери в трансформаторах, хотя и небольшие в процентном отношении (обычно 0,5–1,5% номинальной мощности), накапливаются в огромных суммах по всей глобальной установленной базе. По оценкам, потери в трансформаторах составляют примерно 1–2% от общего мирового производства электроэнергии, что составляет сотни миллиардов киловатт-часов в год. Для отдельного трансформатора со сроком службы 25–40 лет даже снижение потерь на 10 % позволяет сэкономить существенные затраты на электроэнергию в течение жизненного цикла.
Регулирующие органы в Европейском Союзе (Директива об экодизайне), США (стандарты эффективности Министерства энергетики) и во все большей степени в Азии установили обязательные минимальные стандарты эффективности для силовых и распределительных трансформаторов. Эти правила постепенно ужесточаются, создавая коммерческий императив для производителей и покупателей отдавать приоритет конструкциям с низкими потерями.
Потери трансформатора состоят из двух основных категорий. Потери холостого хода (также называемые потерями в железе или сердечнике) возникают всякий раз, когда трансформатор находится под напряжением, независимо от уровня нагрузки. Они вызваны гистерезисом и вихревыми токами в магнитном сердечнике и сводятся к минимуму за счет высококачественной кремниевой стали с ориентированной структурой, точного лазерного разметки пластин, методов сборки сердечника внахлест, а в конструкциях премиум-класса - использования аморфных стальных сплавов (которые снижают потери холостого хода на 70–80% по сравнению с обычной сталью CRGO).
Потери нагрузки (также называемые медными потерями или потерями короткого замыкания) пропорциональны квадрату тока нагрузки и возникают из-за резистивного нагрева обмоток. Они уменьшаются за счет оптимизированной геометрии обмотки, проводников с более низким сопротивлением и передовых методов транспозиции для управления паразитными и вихревыми потерями в обмотках под нагрузкой.
Первоначальная цена покупки силового трансформатора представляет собой лишь один компонент общей стоимости его жизненного цикла. Команды по закупкам, которые фокусируются исключительно на закупочной цене, рискуют недооценить истинное экономическое бремя владения трансформаторами. Тщательный анализ совокупной стоимости владения (TCO) учитывает все затраты от спецификации и закупок до установки, эксплуатации, технического обслуживания и возможного вывода из эксплуатации.
| Компонент ТШО | Соображения |
| Цена покупки | Стоимость оборудования, заводские приемочные испытания, документация и упаковка |
| Транспорт и логистика | Международная доставка, таможенные пошлины, внутренние перевозки и страхование |
| Монтаж и ввод в эксплуатацию | Подготовка площадки, общестроительные работы, кабельные соединения, заправка маслом (масляные агрегаты) и пуско-наладочные работы. |
| Стоимость потерь при холостом ходе (капитализируется) | Оценивается с использованием метода капитализированных потерь: A × Потери на холостом ходу (кВт) в течение расчетного срока службы при местной стоимости энергии. |
| Стоимость потери нагрузки (капитализируется) | B × Потери нагрузки (кВт) при номинальной нагрузке, дисконтированные на расчетный срок службы |
| Стоимость обслуживания | Проверка и замена масла (масляных агрегатов), обслуживание прокладок, обслуживание системы охлаждения, обслуживание переключателя ответвлений. |
| Мониторинг и защита | Цифровые системы мониторинга, релейная защита, интеграция SCADA |
| Вывод из эксплуатации и утилизация | Утилизация или переработка масла (масляные агрегаты), утилизация сердечника и обмоток трансформатора. |
В электроэнергетике обычно оцениваются тендеры на трансформаторы с использованием метода капитализированных убытков, также известного как метод коэффициента A&B. Общая оценочная стоимость рассчитывается как:
TEC = Цена покупки + (A × P0) + (B × Pk)
Где P0 — потери холостого хода (кВт), Pk — потери нагрузки при номинальном токе (кВт), A — капитализированная стоимость потерь холостого хода (долларов США/кВт, отражающая круглосуточную работу, 7 дней в неделю), а B — капитализированная стоимость потерь нагрузки (долларов США/кВт, отражающая рабочий цикл и коэффициент нагрузки). Используя эту концепцию, трансформатор, который по номинальной стоимости выглядит дешевле, может оказаться более дорогим в течение срока службы из-за более высоких потерь энергии.
Повышающие трансформаторы генераторов (GSU) преобразуют выходное напряжение генераторов (обычно 11–22 кВ) в уровни напряжения передачи (110 кВ, 220 кВ, 500 кВ или выше) для передачи электроэнергии на большие расстояния. Эти трансформаторы являются одними из крупнейших и наиболее важных элементов электрооборудования в энергосистеме, их номинальная мощность обычно составляет от 100 МВА до более 1000 МВА. Автотрансформаторы соединяют различные уровни напряжения сети передачи, обеспечивая гибкое управление потоками мощности.
Тяжелая промышленность является одной из самых требовательных сфер применения трансформаторов. Сталелитейным заводам, алюминиевым заводам, цементным заводам, предприятиям химической переработки и горнодобывающим предприятиям требуются трансформаторы, способные выдерживать высокое содержание гармоник, частые колебания нагрузки и сложные условия окружающей среды, включая высокие температуры, пыль, вибрацию и агрессивную атмосферу. Промышленные трансформаторы часто изготавливаются по индивидуальному заказу со специальной обработкой изоляции, повышенной стойкостью к короткому замыканию и фильтрацией гармоник с расстройкой.
Взрывной рост производства солнечной фотоэлектрической и ветровой энергии создал новые требования к применению трансформаторов. Солнечным электростанциям требуются инверторные трансформаторы или повышающие трансформаторы цепного уровня, преобразующие выходной сигнал инвертора постоянного тока в среднее напряжение для сбора. Трансформаторы ветряных турбин, размещенные внутри гондолы турбины или у ее основания, должны выдерживать механическую вибрацию, термоциклирование и гармонические нагрузки, характерные для ветрогенерации.
Морские ветряные электростанции предъявляют особенно высокие требования: трансформаторы, установленные на платформе, подвергаются воздействию атмосферы соленой воды, ограниченный доступ для технического обслуживания и ограниченное пространство. В этих сложных условиях применяются как сухие установки (для мотогондол), так и специализированные маслопогружные установки (для подстанций на морских платформах).
Высотные офисные башни, торговые центры, гостиницы, больницы, университеты и центры обработки данных полагаются на сухие трансформаторы среднего напряжения для понижения напряжения электросети до полезного напряжения в здании (380/220 В в большинстве стран мира). Характеристики пожарной безопасности, низкие требования к техническому обслуживанию и компактные размеры сухих трансформаторов с литой изоляцией делают их доминирующим выбором для этих применений.
Лугао Power Co., Ltd. — профессиональный производитель и поставщик силовых трансформаторов со штаб-квартирой в Китае, специализирующийся на проектировании, проектировании и производстве сухих и масляных силовых трансформаторов. Компания Lugao, основанная с целью предоставления надежных и высококачественных электротехнических решений для внутреннего и международного рынков, завоевала репутацию, основанную на технической точности, производственной дисциплине и клиентоориентированном обслуживании.
В отличие от диверсифицированных конгломератов электротехнического оборудования, исключительная ориентация Lugao на силовые трансформаторы обеспечивает глубокие технические знания, постоянное совершенствование процессов и пристальное внимание инженеров ко всему портфолио продукции. Эта специализация напрямую влияет на качество продукции, знание приложений и оперативную поддержку клиентов.
| Категория продукта | Описание |
| Трансформаторы сухого типа с литой изоляцией | Конструкция из литой смолы (ЭЛТ), от 25 до 16 000 кВА, первичное напряжение до 35 кВ, соответствует IEC 60076-11 / GB/T 10228. |
| Трансформаторы ВПИ сухого типа | Конструкция с открытой намоткой, пропитанная под давлением под вакуумом, для применения в вентилируемых помещениях. |
| Масляные распределительные трансформаторы | От 10 кВА до 10 МВА, от 3,3 до 35 кВ, стандартная серия S11/S13, варианты с аморфным сердечником с низкими потерями |
| Масляные силовые трансформаторы | До 50 МВА, класс 110 кВ, для подстанций и промышленных силовых установок. |
| Нестандартные и специальные трансформаторы | Конфигурации для шахтных, морских, высокотемпературных условий, устойчивые к гармоникам или другие специальные конфигурации |
Производственное предприятие Лугао оснащено специально построенными производственными линиями для производства трансформаторов сухого типа и масляных трансформаторов, включая намоточные машины, оборудование для резки и укладки сердечников, печи для литья и отверждения смолы, системы обработки масла и вакуумного наполнения, а также комплексную лабораторию электрических испытаний. Собственное производство пластин сердечника, обмоток и резервуаров обеспечивает полный контроль качества и быстрое реагирование на индивидуальные требования.
Система управления качеством Lugao сертифицирована по стандарту ISO 9001:2015 и охватывает процессы проектирования, закупок, производства, испытаний и послепродажного обслуживания. Компания имеет полностью оборудованную испытательную лабораторию, способную выполнять все плановые и типовые испытания, требуемые стандартами IEC 60076 и GB. Данные испытаний записываются в цифровом виде и отслеживаются по серийным номерам отдельных трансформаторов, что обеспечивает полную документацию по продукту для экспорта и требований к вводу в эксплуатацию проекта.
Трансформаторы Lugao поставлялись на проекты в Юго-Восточной Азии, на Ближнем Востоке, в Африке, Восточной Европе и Латинской Америке. Международный опыт реализации проектов охватывает подстанции сбора возобновляемой энергии, энергосистемы промышленных объектов, программы электрификации инфраструктуры и установки среднего и низкого напряжения в коммерческих зданиях. Экспортные возможности Lugao включают соответствие международным стандартам, указанным заказчиком, возможность проведения сторонних проверок и полный пакет экспортной документации.
Стандартные трансформаторы из каталога удовлетворяют большинству общих требований применения. Однако для значительной части промышленных, инфраструктурных и энергетических проектов требуются трансформаторы, характеристики которых отличаются от каталожных. Собственная команда инженеров Lugao поддерживает полную настройку всех ключевых параметров, включая номинальную мощность (кВА/МВА), коэффициент напряжения, векторную группу, напряжение импеданса, класс изоляции, метод охлаждения, класс защиты IP, контроль температуры, тип переключателя ответвлений (DETC/OLTC) и физические размеры.
Трансформаторы, поставляемые на экспорт и для проекта, поставляются с полным пакетом документации, включая сертификаты испытаний (регулярных и типовых), габаритные чертежи, руководства по монтажу и техническому обслуживанию, график заводских табличек, протоколы контроля качества, сертификаты материалов для первичных компонентов и сертификаты соответствия (CE, CCCили сертификация третьей стороны, указанная клиентом).
Лугао использует модель прямых поставок с завода, устраняя посреднические наценки и обеспечивая конкурентоспособные цены наряду с прямым доступом к функциям проектирования, производства и качества. Клиенты получают выгоду от прямого общения с инженерными и производственными командами, прозрачной информации о ходе производства и возможности влиять на планирование производства для срочных проектов.
Стандартные сроки изготовления продукции варьируются от 4 до 12 недель в зависимости от рейтинга, сложности и текущей производственной загрузки. Для трансформаторов, изготовленных по индивидуальному заказу, с нестандартными характеристиками обычно требуется 10–18 недель с момента размещения заказа до отгрузки. Lugao поддерживает программу резервных запасов для крупных объемов стандартной продукции, что обеспечивает быструю доставку в случае срочных потребностей.
Все трансформаторы Lugao упаковываются для международных перевозок в деревянные ящики, влагопоглощающие пакеты с осушителем, систему подачи азота под давлением для маслонаполненных агрегатов во время транспортировки и этикетки с индикатором удара. Варианты транспортировки включают морские перевозки с полной загрузкой контейнера (FCL), консолидацию с неполной загрузкой контейнера (LCL) и авиаперевозку для небольших срочных грузов. Лугао поддерживает отношения с опытными экспедиторами на основных экспортных маршрутах.
Обязательства Lugao выходят за рамки доставки продукции. Техническая поддержка доступна на протяжении всего этапа установки и ввода в эксплуатацию, включая инженерное руководство по установке трансформатора, заправку масла и проверки при вводе в эксплуатацию, рекомендации по настройке реле защиты и первоначальный анализ растворенного газа (DGA) для масляных агрегатов. Гарантийное покрытие и наличие запасных частей являются частью стандартного пакета поставки.
Интеграция цифровых датчиков, интерфейсов связи и средств анализа данных в силовые трансформаторы представляет собой фундаментальную эволюцию в управлении сетевыми активами. Интеллектуальные трансформаторы оснащены системой непрерывного мониторинга температуры масла, температуры обмотки, уровня растворенных газов, активности частичных разрядов, параметров качества масла и тока нагрузки. Данные передаются на платформы управления активами через протоколы IEC 61850 или IoT, что позволяет алгоритмам прогнозного обслуживания выявлять развивающиеся неисправности за несколько недель или месяцев до отказа. Цифровой мониторинг значительно снижает риск непредвиденных сбоев, продлевает срок службы трансформатора за счет предотвращения перегрузок или перенапряжений, а также оптимизирует интервалы технического обслуживания. На рынке трансформаторов наблюдается быстрое внедрение интеллектуального мониторинга, особенно для критически важных сетевых активов и для автопарков, где централизованный удаленный мониторинг может заменить частые ручные проверки.
Обычная изоляция трансформатора — пропитанная маслом крафт-бумага и минеральное масло — выдерживает максимальную постоянную температуру 98°C (горячая точка). Термически улучшенная бумага увеличивает эту температуру примерно до 110°C, тогда как изоляционные системы из полиамида (арамида) могут работать при температуре 140°C и выше. Системы высокотемпературной изоляции позволяют нагружать трансформаторы на более высоких уровнях для заданного физического размера, снижая капитальные затраты на МВА, или работать при пониженной температуре при той же номинальной мощности, значительно продлевая срок службы изоляции.
Аморфные металлические сплавы, полученные путем быстрой закалки расплавленной стали, демонстрируют неупорядоченную атомную структуру, которая значительно снижает магнитные потери по сравнению с обычной кремниевой сталью с ориентированной зеренной структурой. Распределительные трансформаторы с аморфным сердечником обеспечивают потери холостого хода на 70–80 % ниже, чем у традиционных конструкций, что обеспечивает убедительное преимущество в области энергоэффективности. Поскольку разница в стоимости между аморфными и традиционными сердечниками сокращается, а правила энергоэффективности ужесточаются, трансформаторы с аморфными сердечниками завоевывают долю рынка в распределительных устройствах по всему миру.
Программы исследований и разработок в университетах, национальных лабораториях и ведущих производителях продвигают концепцию твердотельного трансформатора (SST), который заменяет обычный низкочастотный магнитный трансформатор высокочастотным силовым электронным преобразователем. SST обеспечивают гальваническую развязку, двунаправленный поток мощности, управляемое преобразование напряжения и частоты, а также компенсацию реактивной мощности в одном устройстве. Хотя SST еще не внедрены в коммерческое использование в коммунальных масштабах, они вызывают интенсивный исследовательский интерес для таких приложений, как микросети LVDC, зарядка электромобилей и гибкое соединение сетей переменного и постоянного тока.
Морская ветроэнергетическая отрасль стимулирует спрос на трансформаторы, способные работать в экстремальных морских условиях, включая устойчивость к солевому туману, компактные размеры для установки гондолы и платформы, повышенную сейсмостойкость, а в некоторых концептуальных проектах - полную подводную работу на глубинах, превышающих 1000 метров. Технология подводных трансформаторов является активной областью развития, обусловленной электрификацией глубоководной переработки нефти и газа и морской ветровой энергетикой.
Силовые трансформаторы — незаменимая технология, лежащая в основе современной электрической цивилизации. Их надежность, эффективность и долговечность напрямую влияют на экономику и устойчивость энергетических систем во всем мире. Выбор между технологией сухого типа и технологией масляной иммерсии не является бинарным, а зависит от контекста и определяется уровнем напряжения, номинальной мощностью, условиями установки, требованиями пожарной безопасности, философией обслуживания и целями стоимости жизненного цикла. Мировой рынок силовых трансформаторов продолжает расширяться благодаря интеграции возобновляемых источников энергии, урбанизации, промышленному росту и модернизации сетей. Китайские производители, в том числе специализированные фирмы, такие как Lugao Power Co., Ltd., играют все более важную роль в удовлетворении этого спроса, предлагая продукцию, соответствующую международным стандартам, по конкурентоспособным ценам с повышением уровня инженерной сложности и обеспечения качества.
Для групп по закупкам, оценивающих поставщиков трансформаторов, Lugao Power Co., Ltd. предлагает убедительное предложение: исключительный акцент на силовых трансформаторах, глубокие инженерные возможности как для сухих, так и для масляных линеек продукции, строгое соответствие международным стандартам, прямые поставки с завода с прозрачной документацией о качестве, а также опыт успешной реализации международных проектов. Сочетание технической компетентности, приверженности качеству и конкурентоспособных цен делает Lugao сильным партнером для проектов в широком спектре отраслей и географических регионов.
