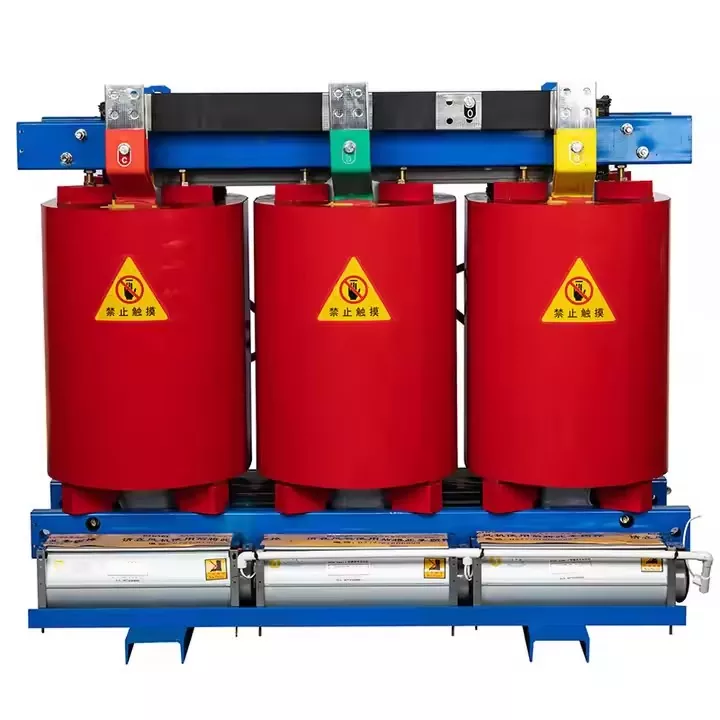

Плановые испытания представляют собой проверку качества каждого трансформатора. Каждый трансформатор проходит регламентные испытания. Цель состоит в том, чтобы подтвердить, что базовые характеристики соответствуют проектным требованиям.
Тесты на соотношение витков и векторов напряжения используются для проверки коэффициента трансформации каждой обмотки. Он также проверяет конфигурацию последовательности фаз, т. е. группу соединений. Для тестирования рабочие используют мост коэффициента трансформации. Они подают трехфазное или однофазное напряжение на сторону низкого напряжения, а затем измеряют напряжение на клеммах стороны высокого напряжения. Фазовые углы также анализируются.
Испытания сопротивления обмоток постоянному току используются для проверки соединений проводов, пайки и контактов переключателя ответвлений. Он предоставляет исходные данные для расчета повышения температуры и диагностики неисправностей. Эту задачу можно выполнить с помощью микроомметра или тестера сопротивления постоянному току. Измерения проводятся в каждом положении крана. Результаты преобразуются в одно и то же значение температуры для объективного сравнения.
При тестировании импедансного напряжения и потери нагрузки измеряется импеданс короткого замыкания. Он также отслеживает потери нагрузки, вызванные сопротивлением обмотки и паразитными эффектами. Это испытание проводится при номинальном токе. Эта информация помогает оценить ток короткого замыкания и эксплуатационные затраты системы. Процедура следующая: Закоротить одну обмотку (обычно обмотку низкого напряжения). Подайте более низкое напряжение на другую обмотку. Медленно увеличьте ток до номинального значения. Запишите значение напряжения в этой точке как напряжение импеданса. Одновременно запишите значение мощности как потерю нагрузки.
Испытания на потери холостого хода и ток холостого хода проверяют характеристики намагничивания сердечника. Сюда входят потери на гистерезис и потери на вихревые токи при номинальном напряжении и частоте. Он оценивает качество изготовления сердечника и качество листов кремнистой стали. Подайте номинальное напряжение на одну обмотку. Вторую обмотку оставьте открытой. Измерьте входную мощность, чтобы измерить потери на холостом ходу. Одновременно проверьте ток холостого хода.
Испытания на сопротивление изоляции и коэффициент поглощения используются для оценки основных характеристик изоляции между обмотками, включая изоляцию относительно земли. Кроме того, он может обнаруживать влагу или загрязнение в изоляционном материале. Эту проверку можно выполнить с помощью тестеров сопротивления изоляции, таких как мегаомметры или тиристорные тестеры. Сопротивление измеряется в заданные моменты времени (например, 15 секунд и 60 секунд). Результат измерения называется коэффициентом поглощения, который отражает сухость изоляционного материала.
Испытание выдерживаемым напряжением промышленной частоты используется для проверки кратковременной прочности основного изоляционного материала. Это испытание проводится при перенапряжении промышленной частоты и направлено на проверку общих характеристик изоляционного материала. Во время испытания прикладывается напряжение переменного тока, значительно превышающее номинальное значение. Например, к устройству с напряжением 35 кВ подается напряжение 85 кВ на одну минуту. Место проверки может находиться между обмоткой и землей или на обоих концах обмотки. Если не происходит пробоя или пробоя, испытание считается квалифицированным (квалифицированным).
Испытания наведенным напряжением и частичным разрядом используются для проверки характеристик изоляции между витками, слоями и фазами обмотки. Он может обнаруживать внутренние уровни частичных разрядов под высоким напряжением. Частоту тестирования следует увеличить до 100–250 Гц, чтобы избежать насыщения ядра. При индукционных испытаниях к обмотке прикладывают напряжение, вдвое превышающее номинальное. Одновременно используется детектор частичных разрядов. Уровень разряда контролируется. Уровень разряда обычно необходимо поддерживать ниже 500 пКл или даже ниже.
Типовые испытания обеспечивают комплексную проверку на образце модели. Они демонстрируют, что конструкция способна выдержать все запланированные условия эксплуатации.
● Испытание на повышение температуры Испытание на повышение температуры подтверждает, что повышение температуры обмотки, масла и сердечника остается в допустимых пределах. Это испытание проводится при номинальной нагрузке для проверки долгосрочной термической стабильности. Номинальные потери тока создаются в обмотке методом короткого замыкания. Это моделирует состояние нагрузки. Процесс нагрева продолжается до тех пор, пока не будет достигнуто равновесие, обычно это занимает несколько часов. Температура масла измеряется напрямую. Среднее превышение температуры обмотки рассчитывается методом сопротивления.
● Испытание грозовым импульсом Испытание грозовым импульсом имитирует воздействие грозового перенапряжения на изоляцию. Он проверяет способность устройства противостоять внезапному высоковольтному напряжению. Стандартный грозовой перенапряжение применяется с помощью генератора импульсов. Эти скачки длятся 1,2 Вт, примерно 50 микросекунд. Полноволновые и прерывающие импульсы используются для воздействия на клеммы обмотки. Изменения формы сигнала записываются для обнаружения любого повреждения изоляции.
Измерение уровня звука и испытание на выдерживаемое напряжение внешней частоты сети
Испытание выдерживаемого напряжения внешней частоты сети фокусируется на внешних компонентах. Сюда входят вводы и заземление высоковольтной обмотки. Испытание проводится в условиях влажного или загрязненного воздуха. На открытом воздухе между токоведущей и заземленной частями прикладывается напряжение высокой частоты.
Для более углубленной проверки могут быть выполнены специальные тесты, основанные на потребностях пользователя или особых настройках. Эти испытания являются дополнительными в зависимости от конкретных требований или условий.
Измерение уровня звука используется для отслеживания шума при работе без нагрузки и под нагрузкой. Он идеально подходит для чувствительных к звуку мест, таких как городские или жилые районы.
Испытание на устойчивость к короткому замыканию используется для проверки механической прочности и структурной устойчивости. Он выдерживает огромные электромагнитные силы, возникающие в результате внезапных сбоев. В лаборатории или сертификационном центре напряжение подается на одну сторону испытания на короткое замыкание. С другой стороны подается ток короткого замыкания. Ток превысит номинальное значение в десятки раз. Тест проводится в течение заданного времени, например двух секунд. ● Измерение импеданса нулевой последовательности. Измерение импеданса нулевой последовательности предоставляет данные для защиты сети от замыканий на землю. Это также помогает в расчетах устойчивости.
Анализ частотной характеристики генерирует характеристические кривые обмотки. Это позволяет обнаружить скрытые механические изменения, такие как смещение или ослабление, после транспортировки или использования.
Все эти тесты проводятся в соответствии со строгими правилами, и эта иерархическая система проверяет все компоненты, вплоть до всего устройства. Он отфильтровывает дефекты во время производства. Он предоставляет пользователю информацию о производительности перед запуском. Он устанавливает эталон для непрерывного осмотра и технического обслуживания. Такой подход обеспечивает надежностьтрансформаторна протяжении всего его жизненного цикла.
