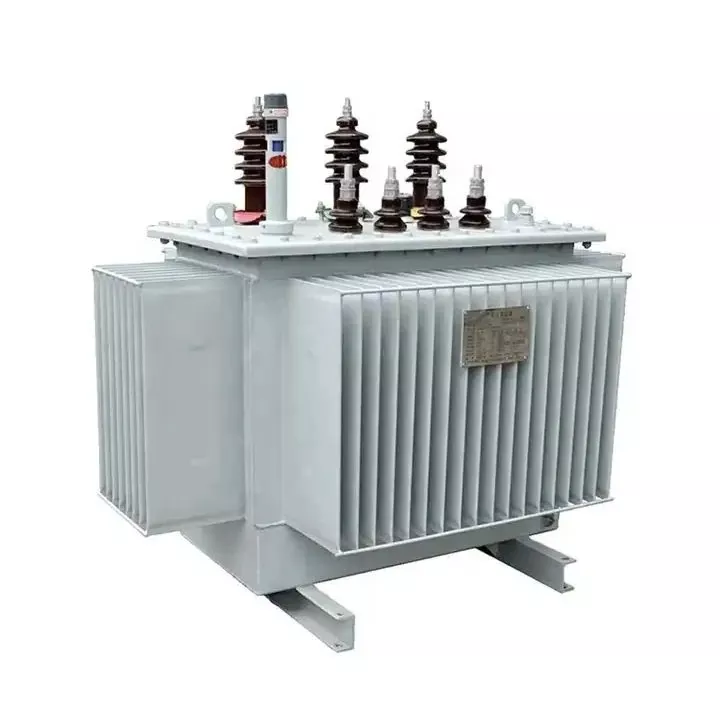

Что такое масляный трансформатор?

До сих пор говорят о масляных трансформаторах в энергосистемах. Масляный трансформатор служит ключевым электрическим устройством. В нем используется изоляционное масло как для охлаждения, так и для изоляции. Сердечник и обмотки полностью погружены в это масло. Для этой роли выбирают изоляционное масло, поскольку оно обеспечивает высокую изоляционную прочность. Он также имеет большую удельную теплоемкость. Такая установка позволяет быстро отводить тепло от нагрузки. В свою очередь, это предотвращает неисправности, связанные с локальным перегревом. Трансформаторы позволяют повышать или понижать уровни напряжения при передаче и распределении электроэнергии. Они помогают поддерживать стабильную работу всей системы. Типичный трансформатор включает в себя сердечник, обмотки, изолирующее масло, масляный бак, систему охлаждения и систему защиты. Сердечник изготовлен из высококачественных холоднокатаных листов кремнистой стали. В обмотках используется провод из бескислородной меди.

Масляные трансформаторыобладают несколькими примечательными характеристиками. Во время работы изоляционное масло передает выделяемое тепло в систему охлаждения посредством тепловой конвекции. Когда ток нагрузки протекает через обмотки, он выделяет тепло. Изоляционное масло сразу поглощает это тепло. Это приводит к повышению температуры масла и снижению его плотности. В результате образуется естественная циркуляция. Затем система охлаждения рассеивает тепло в окружающий воздух.

Масляная среда защищает компоненты от коррозии, вызванной атмосферной влагой и кислородом. Регулярное техническое обслуживание дополняет эту защиту. Вместе они могут значительно продлить срок службы. Это создает надежную основу для долгосрочной эксплуатации.

Такая конструкция в целом обеспечивает превосходные изоляционные характеристики. Он хорошо выдерживает нагрузки высокого напряжения.

Масляные трансформаторыимеют различные методы охлаждения. К распространенным из них относятся самоохлаждающиеся, известные как ОНАН. Другой имеет воздушное охлаждение и называется ONAF. Принудительное масляное воздушное охлаждение осуществляется OFAF. Пользователи могут выбирать в зависимости от региональной среды, в которой они будут работать.

Меры предосторожности при эксплуатации и техническом обслуживании применяются к масляным трансформаторам. В условиях непрерывной эксплуатации температура верхнего масла должна оставаться ниже 85 градусов Цельсия. Максимально допустимое значение обычно составляет около 90 градусов Цельсия. Это помогает избежать ускоренного старения изоляции.

Для этих устройств необходимы регулярные испытания. Проверьте электрическую прочность, содержание влаги, растворенных газов и уровень кислотности. Такие тесты обеспечивают раннее предупреждение о потенциальных неисправностях.

Трансформаторы справляются с временными перегрузками в соответствии со специальными рекомендациями. Однако продолжительная эксплуатация выше номинальных значений, указанных на паспортной табличке, ускоряет старение изоляции.

Регулярные проверки держат ситуацию под контролем. Регулярно осматривайте втулки. Очищайте радиаторы по мере необходимости. Убедитесь, что устройства защиты работают правильно. Убедитесь, что переключатели ответвлений работают правильно. Немедленно устраняйте любые признаки утечки масла.
