Что такое масляный трансформатор и почему он является предпочтительным выбором для систем распределения электроэнергии

Масляные трансформаторыиграют решающую роль в современных системах передачи и распределения электроэнергии. От промышленных предприятий до национальных подстанций маслонаполненные трансформаторы получили широкое распространение благодаря своим превосходным изоляционным характеристикам, эффективности охлаждения, надежности и длительному сроку службы. В этом подробном руководстве мы рассмотрим, что такое масляный трансформатор, как он работает, его структуру, технические характеристики, методы охлаждения (ONAN/ONAF), преимущества перед трансформаторами сухого типа, методы технического обслуживания и как выбрать подходящего производителя, напримерЛугаоРешения для силовых масляных трансформаторов.

Оглавление

• 1. Что такое масляный трансформатор?
• 2. Как работает масляный трансформатор?
• 3. Основные компоненты масляного трансформатора.
• 4. Методы охлаждения: ОНАН против ОНАФ
• 5. Преимущества перед трансформаторами сухого типа.
• 6. Применение в распределении электроэнергии
• 7. Основные технические характеристики
• 8. Как правильно выбрать масляный трансформатор?
• 9. Рекомендации по техническому обслуживанию и безопасности
• 10. Часто задаваемые вопросы

1. Что такое масляный трансформатор?

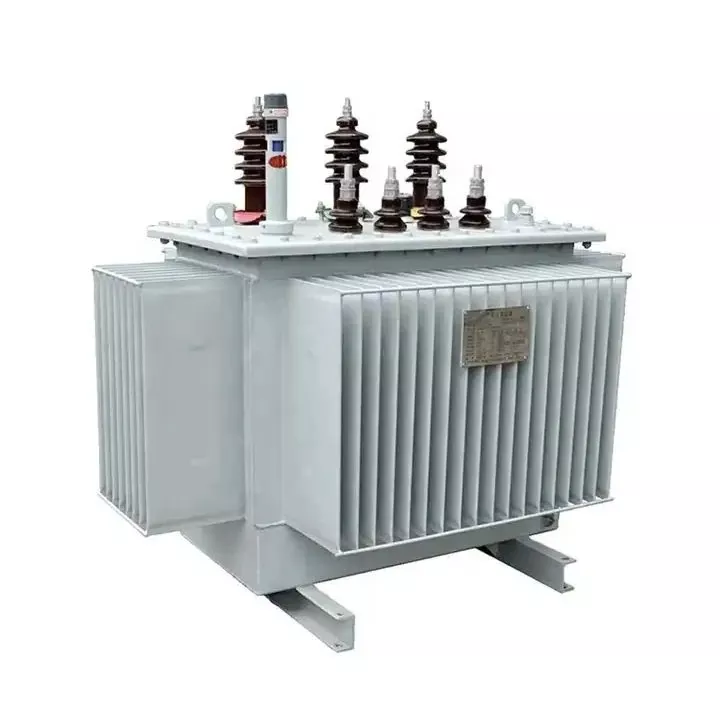

Анмасляный трансформатор, также известный как маслонаполненный или погружённый в жидкость трансформатор, представляет собой тип силового трансформатора, в котором сердечник и обмотки погружены в изолирующее минеральное масло. Трансформаторное масло выполняет две основные функции:

• Электрическая изоляция
• Теплоотдача (охлаждающая среда)

Эти трансформаторы широко используются в распределительных сетях среднего и высокого напряжения, обычно от 10 до 220 кВ или выше, в зависимости от системных требований.

2. Как работает масляный трансформатор?

Принцип работы масляного трансформатора основан на электромагнитной индукции. Когда переменный ток протекает через первичную обмотку, он создает магнитное поле в ламинированном сердечнике из кремнистой стали. Этот магнитный поток индуцирует напряжение во вторичной обмотке.

Роль трансформаторного масла

• Поглощает тепло, выделяемое потерями в меди и сердечнике.
• Передаёт тепло к ребрам радиатора или трубкам охлаждения.
• Предотвращает окисление и загрязнение влагой.
• Обеспечивает диэлектрическую прочность между обмотками.

Масло циркулирует естественным путем или через системы принудительного охлаждения, в зависимости от размера и мощности трансформатора.

3. Основные компоненты масляного трансформатора.

4. Методы охлаждения: ОНАН против ОНАФ

ОНАН (Масло Натуральное Воздух Натуральное)

• Естественная циркуляция масла
• Естественное воздушное охлаждение
• Используется для трансформаторов меньшего размера.

ОНАФ (Масло Природное Air Force)

• Естественная циркуляция масла
• Принудительное воздушное охлаждение с помощью вентиляторов
• Подходит для трансформаторов большой мощности.

Выбор подходящего метода охлаждения обеспечивает оптимальные тепловые характеристики и продлевает срок службы трансформатора.

5. Преимущества перед трансформаторами сухого типа.

• Более высокая перегрузочная способность
• Лучшее рассеивание тепла
• Низкий рабочий шум
• Увеличенный срок службы (20–30+ лет)
• Экономичность для больших мощностей

Хотя трансформаторы сухого типа подходят для установки внутри помещений, масляные трансформаторы остаются предпочтительным выбором для наружных подстанций и тяжелых промышленных нагрузок.

6. Применение в распределении электроэнергии

• Коммунальные подстанции
• Возобновляемые источники энергии (солнечная и ветровая)
• Промышленные производственные мощности
• Горные работы
• Городские и сельские распределительные сети

Производителям нравитсяЛугао Пауэрпредоставлять индивидуальные трансформаторные решения для различных применений по всему миру.

7. Основные технические характеристики

8. Как правильно выбрать масляный трансформатор?

Учитывайте эти факторы:

1. Спрос на нагрузку и потенциал роста
2. Среда установки
3. Требования к охлаждению
4. Стандарты эффективности (IEC/ANSI)
5. Устойчивость к короткому замыканию

Партнерство с надежным производителем трансформаторов для подстанций обеспечивает соответствие международным стандартам и долгосрочную безопасность эксплуатации.

9. Рекомендации по техническому обслуживанию и безопасности

• Регулярные диэлектрические испытания масла
• Анализ растворенных газов (DGA)
• Тепловизионное обследование
• Проверьте втулки и уплотнения
• Мониторинг условий нагрузки

Профилактическое обслуживание значительно снижает риск отказов и продлевает срок службы.

10. Часто задаваемые вопросы

В1: Каков срок службы масляного трансформатора?

Обычно 20–30 лет при правильном обслуживании.

В2: Является ли трансформаторное масло огнеопасным?

Да, минеральное масло огнеопасно, но системы безопасности и правильная установка сводят риски к минимуму.

В3: Что лучше: масляный или сухой трансформатор?

Масляные трансформаторы, как правило, лучше подходят для применения на открытом воздухе и при высокой мощности из-за превосходного охлаждения.

В4: Каким стандартам соответствуют масляные трансформаторы?

Стандарты IEC 60076, ANSI/IEEE и GB.

Заключение

Масляные трансформаторы остаются основой глобальной инфраструктуры распределения электроэнергии. Благодаря превосходному управлению температурным режимом, долговечности и экономической эффективности они продолжают превосходить альтернативные технологии в сложных условиях эксплуатации.

Если вы ищете надежного производителя масляных трансформаторов с международными сертификатами и индивидуальной технической поддержкой,Лугао Пауэрпредлагает передовые решения, адаптированные к требованиям вашего проекта. Для получения подробных спецификаций и конкурентоспособных предложений,связаться с намисегодня и позвольте нашей команде инженеров способствовать вашему успеху.
